Детали

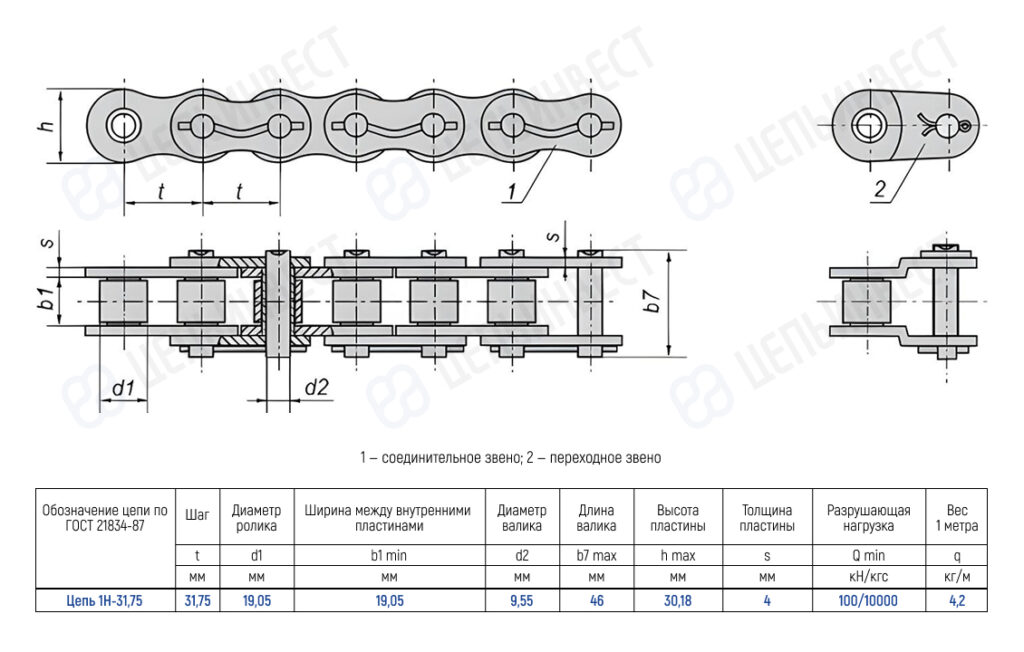

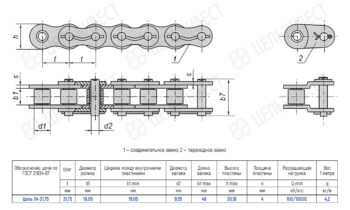

| Обозначение цепи по ГОСТ | Цепь 1Н-31, 75 |
|---|---|
| Шаг t мм | 31, 75 |
| Диаметр ролика d1 мм | 19, 05 |
| Ширина между внутренними пластинами b1 min мм | 19, 05 |
| Диаметр валика d2 мм | 9, 55 |
| Длина валика b7 max мм | 46 |
| Высота внутренней пластины h max мм | 30, 18 |
| Толщина пластины S max мм | 4 |
| Разрушающая нагрузка Q min кН/кгс | 100/10000 |
| Вес 1 метра цепи (расчетная) q кг/м | 4, 2 |
