Детали

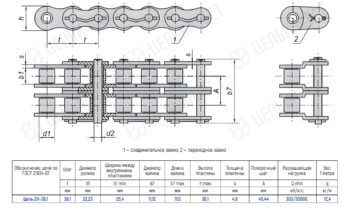

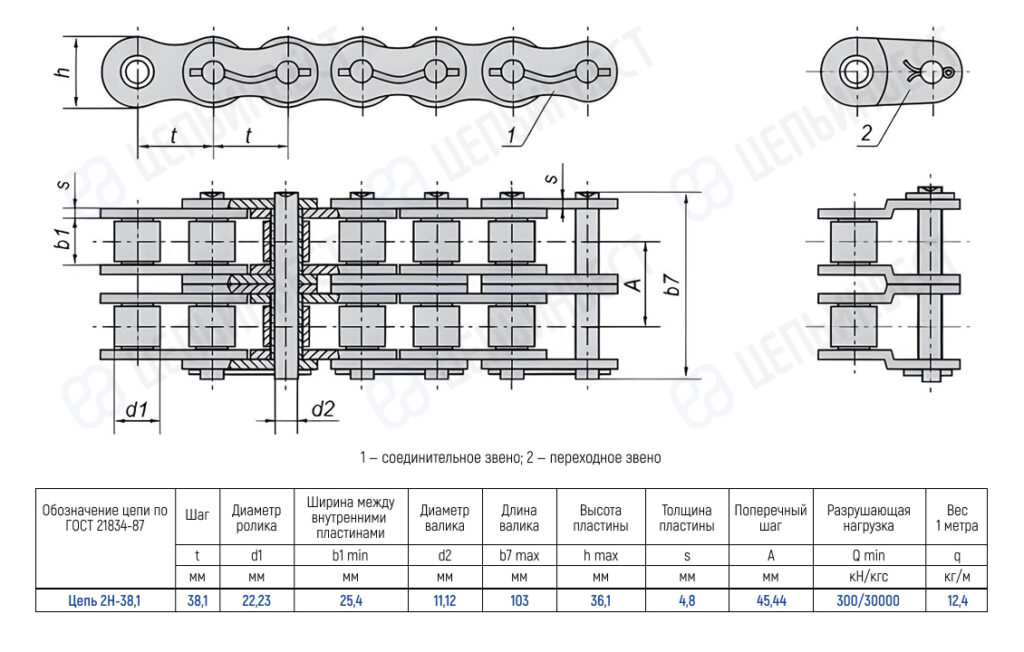

| Обозначение цепи по ГОСТ | Цепь 2Н-38,1 |
|---|---|
| Шаг t, мм | |
| Диаметр ролика d1, мм | |
| Ширина между внутренними пластинами b1 min, мм | |
| Диаметр валика d2, мм | |
| Длина валика b7 max, мм | 103 |
| Высота внутренней пластины h max, мм | 36,1 |
| Толщина пластины S max, мм | 4,8 |
| Поперечный шаг A, мм | 45,44 |
| Разрушающая нагрузка Q min, кН/кгс | |
| Вес 1 метра цепи (расчетная) q, кг/м |
