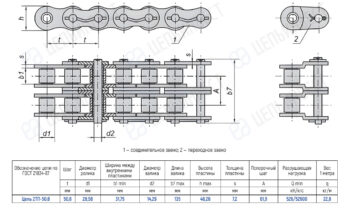

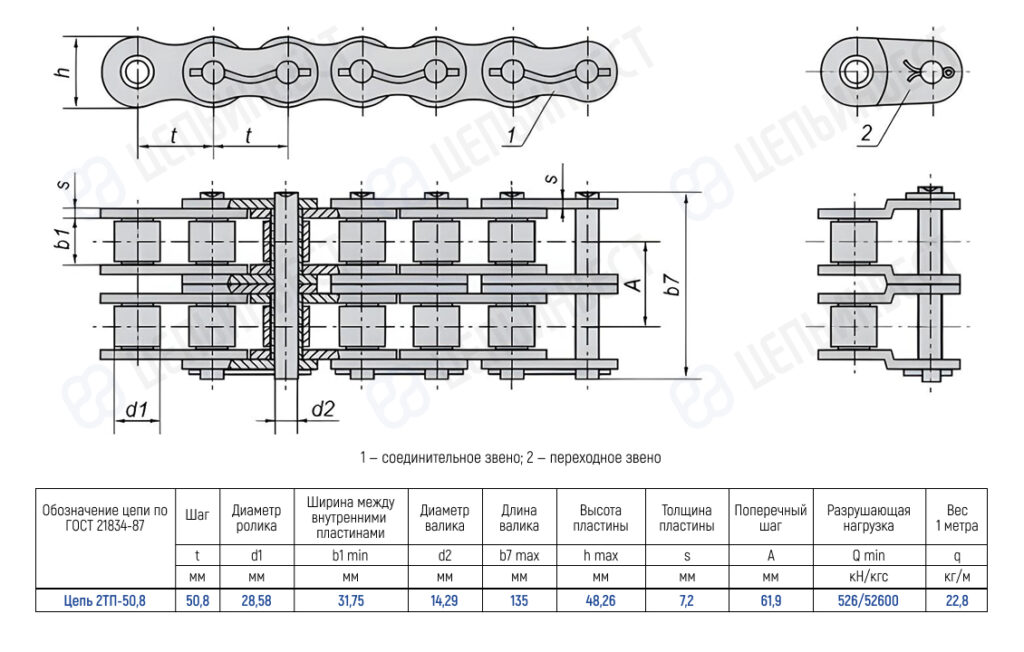

| Обозначение цепи по ГОСТ | Цепь 2ТП-50,8 |
|---|---|
| Шаг t, мм | |
| Диаметр ролика d1, мм | |
| Ширина между внутренними пластинами b1 min, мм | |
| Диаметр валика d2, мм | |
| Длина валика b7 max, мм | 135 |
| Высота внутренней пластины h max, мм | 48,26 |
| Толщина пластины s, мм | 7,2 |
| Поперечный шаг A, мм | 61,9 |
| Разрушающая нагрузка Q min, кН/кгс | |
| Вес 1 метра цепи (расчетная) q, кг/м | 22,8 |
Цепи приводные роликовые повышенной точности и прочности двухрядные (нефтяные) изготавливаются в соответствии с национальным стандартом ГОСТ 21834-87 Данный стандарт устанавливает основные требования к производителям, включая геометрические размеры, точность, материалы, твердость поверхностей элементов цепи, методы контроля и испытаний, а также гарантийные сроки.
Цепи приводные роликовые повышенной точности и прочности обычно поставляются отрезками длиной 5 метров для удобства монтажа, хранения и транспортировки. Каждый отрезок комплектуется соединительным звеном, необходимым для замыкания цепи в рабочий контур или для соединения с другим отрезком цепи. Цепи нефтяные преимущественно изготавливаются разборной конструкции. Потребитель может на месте подготовить необходимую длину отрезка для привода и осуществить его обслуживание.
Для регулирования длины цепи на один шаг дополнительно доступны переходные и двойные переходные звенья, что особенно важно, когда требуется собрать цепь с нечетным количеством звеньев.
Главная задача приводных роликовых повышенной точности и прочности двухрядных (нефтяных) цепей — надежно работать в очень сложных условиях: передавать большую мощность на высоких скоростях, выдерживать сильные ударные нагрузки, стабильно функционировать в широком температурном диапазоне (примерно от –40 °C до +60 °C). Поэтому их активно применяют в нефтегазовой отрасли: в силовых передачах буровых установок и другом нефтепромысловом оборудовании.
Пример маркировки цепи 2НП-25,4
(2) — количество рядов (двухрядная);
НП — нормального типа;
25,4 — шаг цепи в (мм);
Пример маркировки цепи 2ПРН-50,8
(2) — количество рядов (двухрядная);
ПРН — нормального типа;
50,8 — шаг (мм);
Пример маркировки цепи 2Н-50,8
(2) — количество рядов (двухрядная);
Н — нормального типа;
50,8 — шаг цепи в (мм);
Пример маркировки цепи 2ТП-50,8
(2) — количество рядов (двухрядная);
ТП — тяжелого типа;
50,8 — шаг цепи в (мм);
Пример маркировки цепи 2ПРТ-50,8
(2) — количество рядов (двухрядная);
ПРТ — тяжелого типа;
50,8 — шаг цепи в (мм);
Пример маркировки цепи 2Т-50,8
(2) — количество рядов (двухрядная);
Т — тяжелого типа;
50,8 — шаг цепи в (мм);
