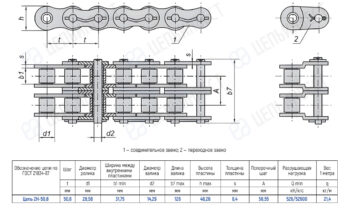

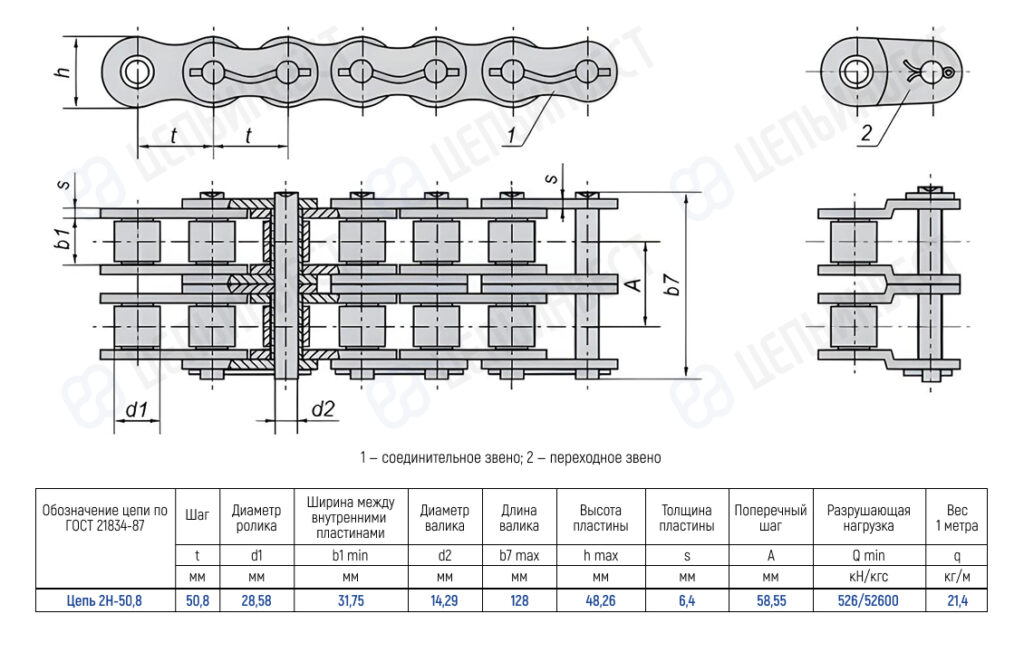

| Обозначение цепи по ГОСТ | Цепь 2Н-50, 8 |
|---|---|
| Шаг t мм | 50, 8 |
| Диаметр ролика d1 мм | 28, 58 |
| Ширина между внутренними пластинами b1 min мм | 31, 75 |
| Диаметр валика d2 мм | 14, 29 |
| Длина валика b7 max мм | 128 |
| Высота внутренней пластины h max мм | 48, 26 |
| Толщина пластины S max мм | 6, 4 |
| Поперечный шаг A мм | 58, 55 |
| Разрушающая нагрузка Q min кН/кгс | 526/52600 |
| Вес 1 метра цепи (расчетная) q кг/м | 21, 4 |
