Детали

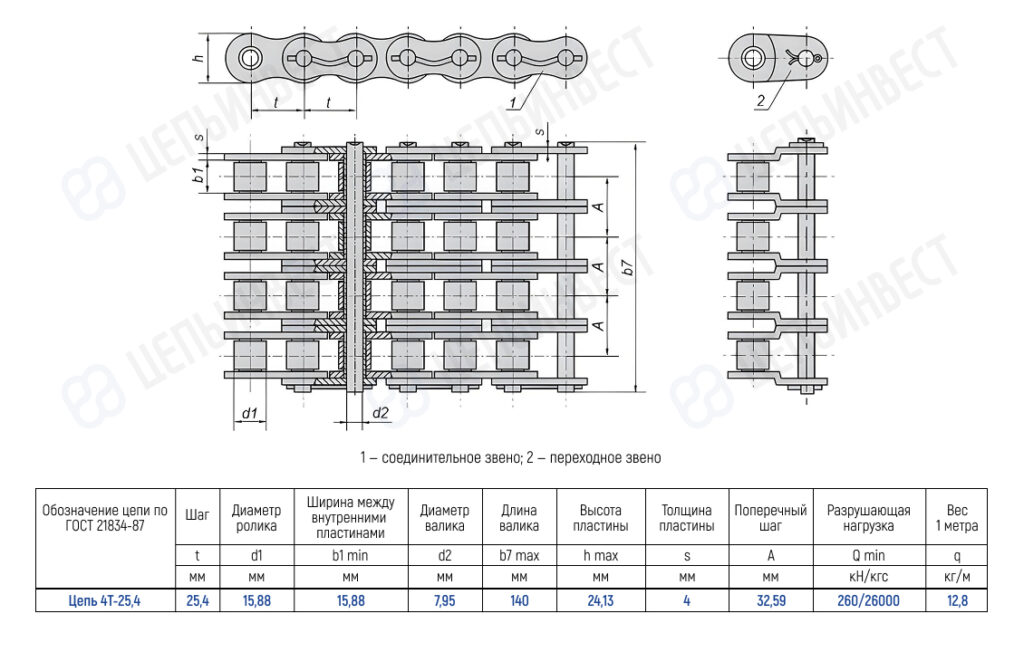

| Обозначение цепи по ГОСТ | Цепь 4Т-25, 4 |
|---|---|
| Шаг t мм | 25, 4 |
| Диаметр ролика d1 мм | 15, 88 |
| Ширина между внутренними пластинами b1 min мм | 15, 88 |
| Диаметр валика d2 мм | 7, 95 |
| Длина валика b7 max мм | 140 |
| Высота внутренней пластины h max мм | 24, 13 |
| Толщина пластины S max мм | 4 |
| Поперечный шаг A мм | 32, 59 |
| Разрушающая нагрузка Q min кН/кгс | 260/26000 |
| Вес 1 метра цепи (расчетная) q кг/м | 12, 8 |
