Детали

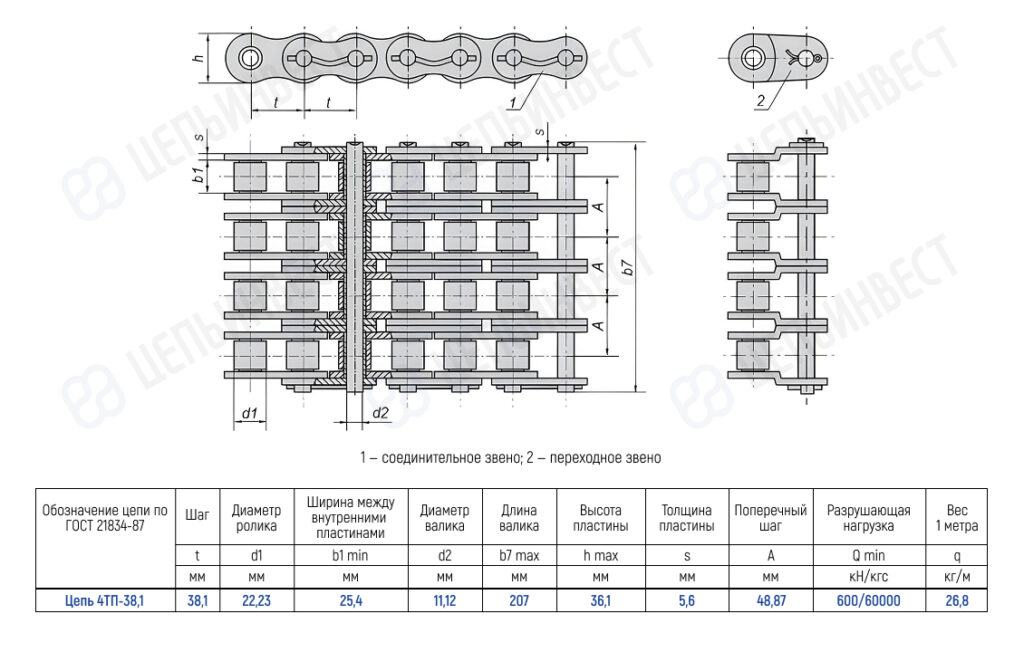

| Обозначение цепи по ГОСТ | Цепь 4ТП-38, 1 |
|---|---|
| Шаг t, мм | |
| Диаметр ролика d1, мм | |
| Ширина между внутренними пластинами b1 min, мм | |
| Диаметр валика d2, мм | |
| Длина валика b7 max мм | 207 |
| Высота внутренней пластины h max мм | 36, 1 |
| Толщина пластины S max мм | 5, 6 |
| Разрушающая нагрузка Q min, кН/кгс | |
| Поперечный шаг A мм | 48, 87 |
| Вес 1 метра цепи (расчетная) q, кг/м |
