Детали

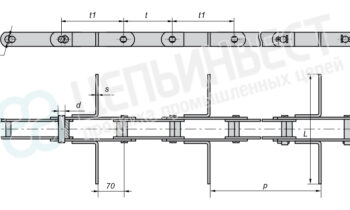

| Обозначение цепи | Цепь ТСЦ-100 |
|---|---|
| Шаг цепи t мм | 140 |
| Шаг цепи t1 мм | 180 |
| Расстояние между пластинами b1, min мм | 44 |
| Диаметр валика d мм | 17 |
| Диаметр валика d1 мм | 19, 2 |
| Длина валика Lc мм | 85 |
| Высота пластины h, max мм | 40 |
| Габаритный размер скребков L мм | 480 |
| Шаг скребков P мм | 320 |
| Толщина пластины S мм | 6 |
| Масса 1 м цепи (расчетная) q Кг/м | 8, 1 |
