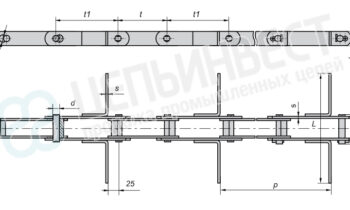

Детали
| Обозначение цепи | Цепь К4-УТФ-200 |
|---|---|
| Шаг цепи t мм | 112 |
| Шаг цепи t1 мм | 138 |
| Расстояние между пластинами b1, min мм | 32 |
| Диаметр валика d мм | 12, 8 |
| Диаметр валика d1 мм | 14, 3 |
| Длина валика Lc мм | 64 |
| Высота пластины h, max мм | 30 |
| Габаритный размер скребков L мм | 180 |
| Шаг скребков P мм | 250 |
| Толщина пластины S мм | 5 |
| Масса 1 м цепи (расчетная) q Кг/м | 5, 7 |
