Цепь П-50,8-950-2-4 купить в Москве

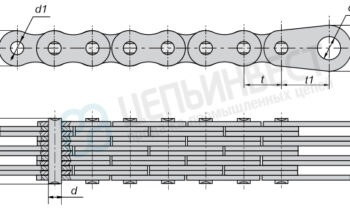

Цепи грузовые пластинчатые с закрытыми валиками с концевыми пластинами на одном конце отрезка цепи (Тип 2)

Обозначение цепи по ГОСТ	Шаг цепи t мм	Диаметр валика d мм	Диаметр отверстия d1 мм	Диам. отв. в концевой пластине d2 мм	Толщ. пласт. S мм	Высота пластины h max мм	Шаг концевой пластины t1 мм	Высота концевой пластины h1 max мм	Ширина цепиb max мм	Исполнение (сочетание пластин)	Разруш. нагрузка Q min кН/кгс	Масса 1 м цепи (расчетная) q кг/м
Цепь П-50,8-950-2-4	50,8	17,46	17,51	22	6,4	48,3	60	70	112,4	4 (8×8)	950,0/95000	23,8

Обозначение цепи по ГОСТ

Шаг цепи
t
мм

Диаметр валика
d
мм

Диаметр отверстия
d1
мм

Диам. отв. в
концевой пластине
d2
мм

Толщ. пласт.
S
мм

Высота пластины
h max
мм

Шаг концевой
пластины
t1
мм

Высота концевой
пластины
h1 max
мм

Ширина цепиb max
мм

Исполнение
(сочетание пластин)

Разруш. нагрузка
Q min
кН/кгс

Масса 1 м
цепи (расчетная)
q
кг/м

Цепь П-50,8-950-2-4

50,8

17,46

17,51

6,4

48,3

112,4

4 (8×8)

950,0/95000

23,8
