Детали

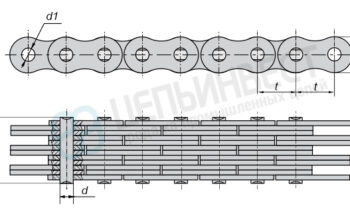

| Обозначение цепи по ГОСТ | Цепь П-19, 05-39, 5-1-1 |
|---|---|
| Шаг цепи t мм | 19, 05 |
| Диаметр валика d мм | 7, 92 |
| Диаметр отверстия d1 мм | 7, 97 |
| Толщина пластины S мм | 2, 2 |
| Высота пластины h max мм | 18, 2 |
| Ширина цепи b max мм | 11, 9 |
| Исполнение (сочетание пластин) | 1 (2×2) |
| Разруш. нагрузка Q min кН/кгс | 39, 50/3950 |
| Масса 1 м. цепи (расчетная) q кг/м | 1, 03 |
