Цепь 3ПР-50,8-680,4

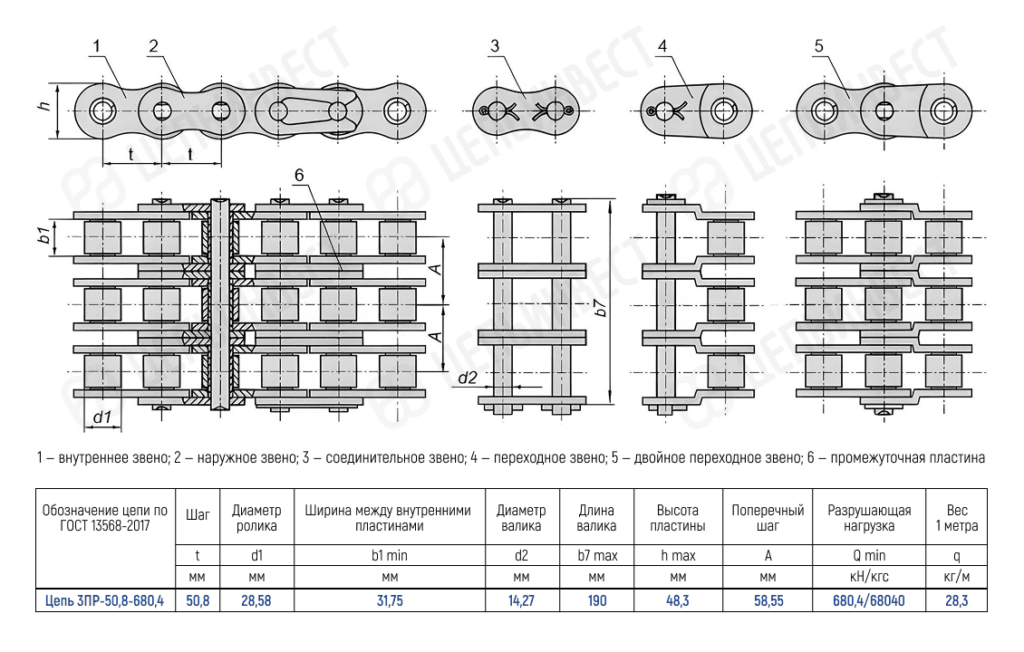

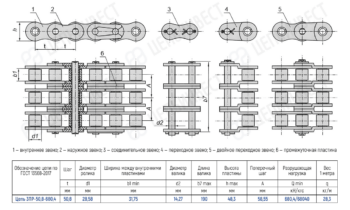

1 — внутреннее звено; 2 — наружное звено; 3 — соединительное звено; 4 — переходное звено; 5 — двойное переходное звено: 6 — промежуточная пластина

Детали

Обозначение цепи по ГОСТ	Цепь 3ПР-50,8-680,4
Шаг t, мм	50,8
Диаметр ролика d1, мм	28,58
Ширина между внутренними пластинами b1 min, мм	31,75
Диаметр валика d2, мм	14,27
Длина валика b7 max, мм	190
Высота внутренней пластины h max, мм	48,3
Поперечный шаг A, мм	58,55
Разрушающая нагрузка Q min, кН/кгс	680,4/68040
Вес 1 метра цепи (расчетная) q, кг/м	28,3
