Цепь 3ПР-38,1-381

  • Обозначение цепи по ГОСТ Цепь 3ПР-38, 1-381
  • Шаг t мм 38,1
  • Диаметр ролика d1 мм 22,23
  • Диаметр валика d2 мм 11,1
  • Длина валика b7 max мм 150
  • Поперечный шаг A мм 45,44
  • Разрушающая нагрузка Q min кН/кгс 381,0/38100
  • Вес 1 метра цепи (расчетная) q кг/м 16,5
  • Высота внутренней пластины h max мм 36,2
  • Ширина между внутренними пластинами b1 min мм 25,4

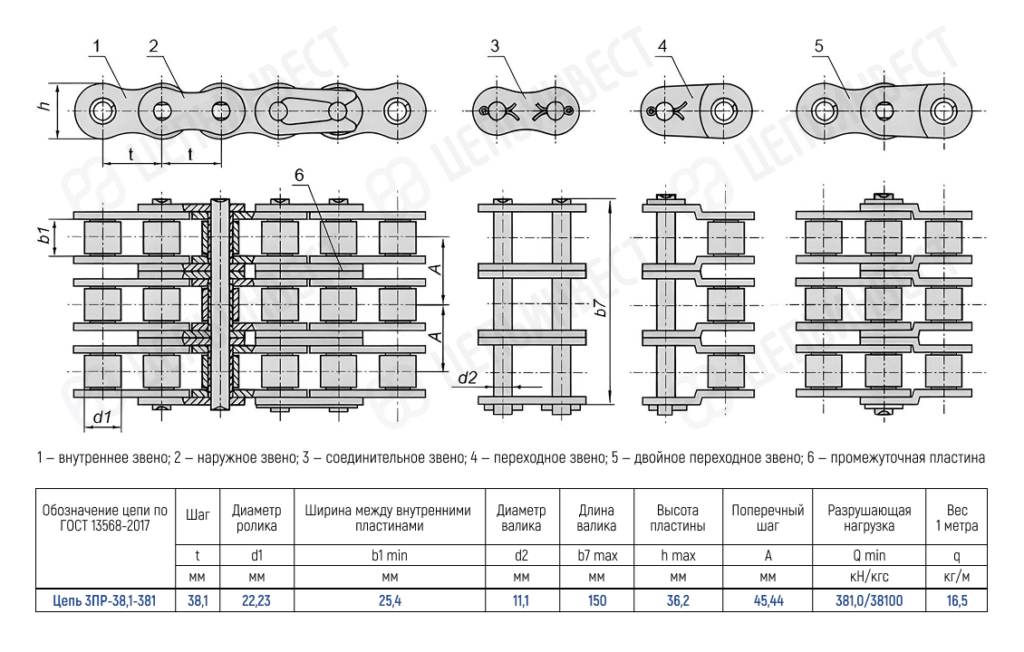

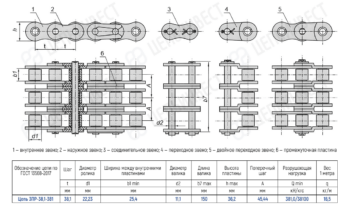

1 — внутреннее звено; 2 — наружное звено; 3 — соединительное звено; 4 — переходное звено; 5 — двойное переходное звено: 6 — промежуточная пластина

Детали

Обозначение цепи по ГОСТ

Цепь 3ПР-38, 1-381
Шаг t мм

Диаметр ролика d1 мм

Диаметр валика d2 мм

Длина валика b7 max мм

Поперечный шаг A мм

45,44
Разрушающая нагрузка Q min кН/кгс

Вес 1 метра цепи (расчетная) q кг/м

Высота внутренней пластины h max мм

Ширина между внутренними пластинами b1 min мм

Описание

1 — внутреннее звено; 2 — наружное звено; 3 — соединительное звено; 4 — переходное звено; 5 — двойное переходное звено: 6 — промежуточная пластина
