Детали

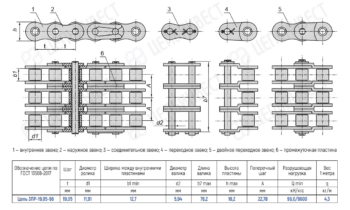

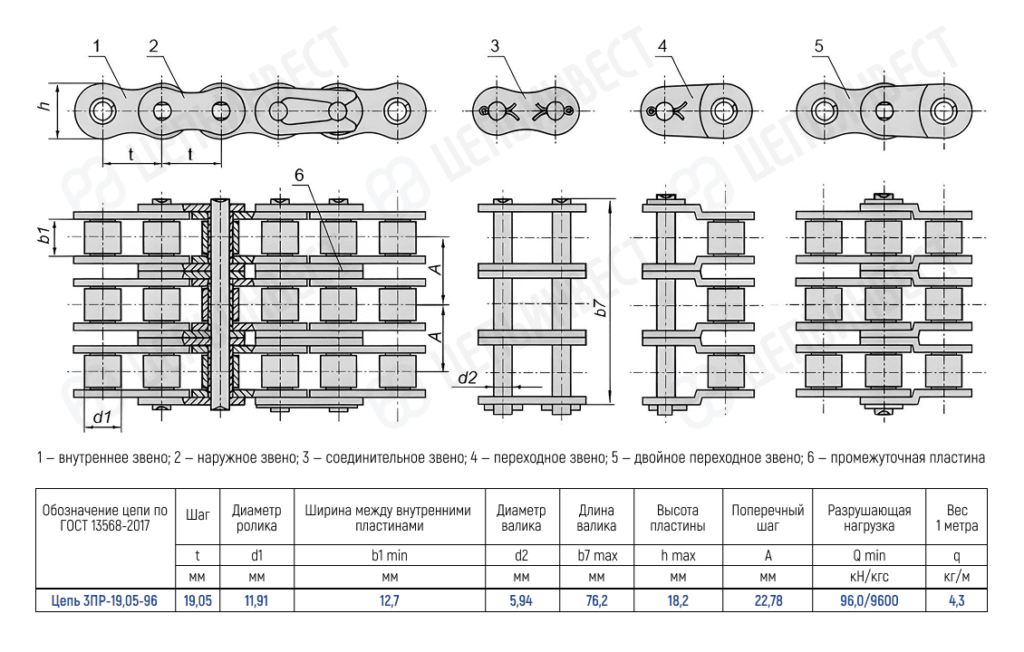

| Обозначение цепи по ГОСТ | Цепь 3ПР-19, 05-96 |
|---|---|
| Шаг t мм | 19, 05 |
| Диаметр ролика d1 мм | 11, 91 |
| Ширина между внутренними пластинами b1 min мм | 12, 7 |
| Диаметр валика d2 мм | 5, 94 |
| Длина валика b7 max мм | 76, 2 |
| Высота внутренней пластины h max мм | 18, 2 |
| Поперечный шаг A мм | 22, 78 |
| Разрушающая нагрузка Q min кН/кгс | 96, 0/9600 |
| Вес 1 метра цепи (расчетная) q кг/м | 4, 3 |
