Цепь 3ПР-12,7-45,4

  • Обозначение цепи по ГОСТ Цепь 3ПР-12, 7-45, 4
  • Шаг t мм 12,7
  • Вес 1 метра цепи (расчетная) q кг/м 2
  • Диаметр ролика d1 мм 8,51
  • Ширина между внутренними пластинами b1 min мм 7,75
  • Диаметр валика d2 мм 4,45
  • Длина валика b7 max мм 50
  • Высота внутренней пластины h max мм 11,8
  • Поперечный шаг A мм 13,92
  • Разрушающая нагрузка Q min кН/кгс 45,4/4540

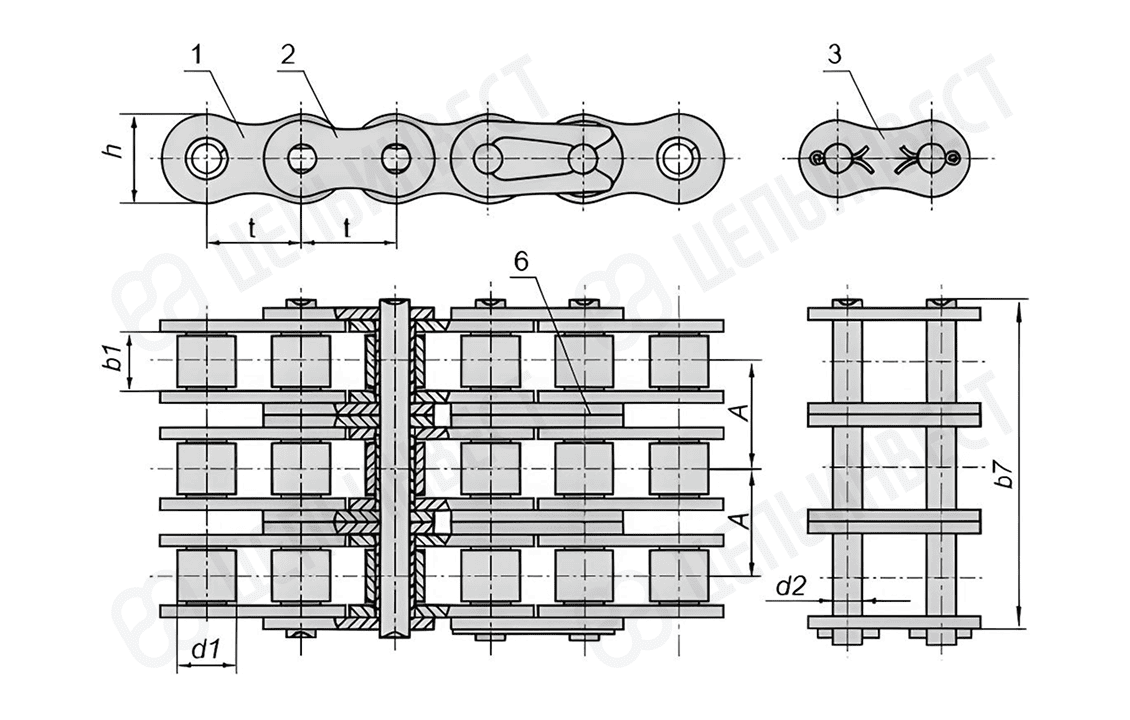

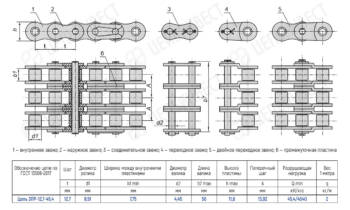

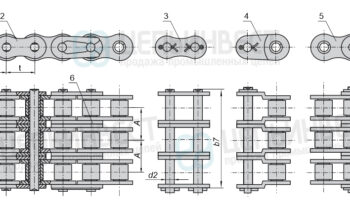

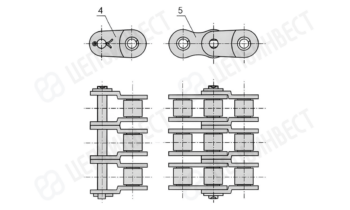

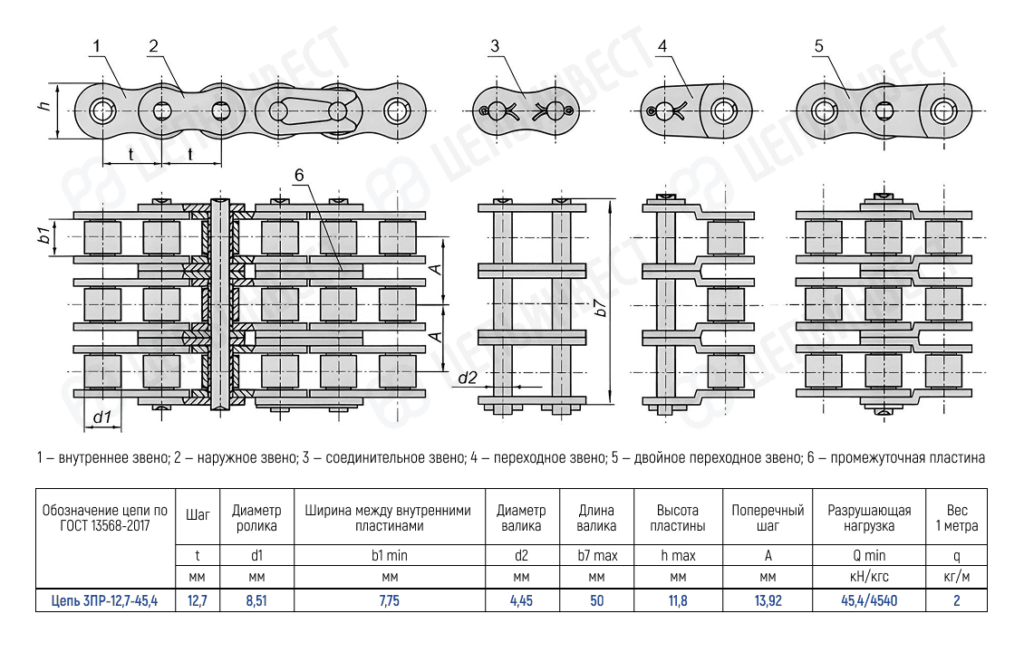

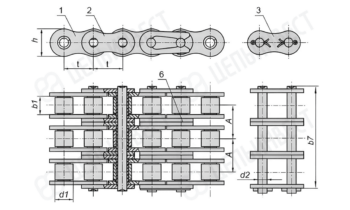

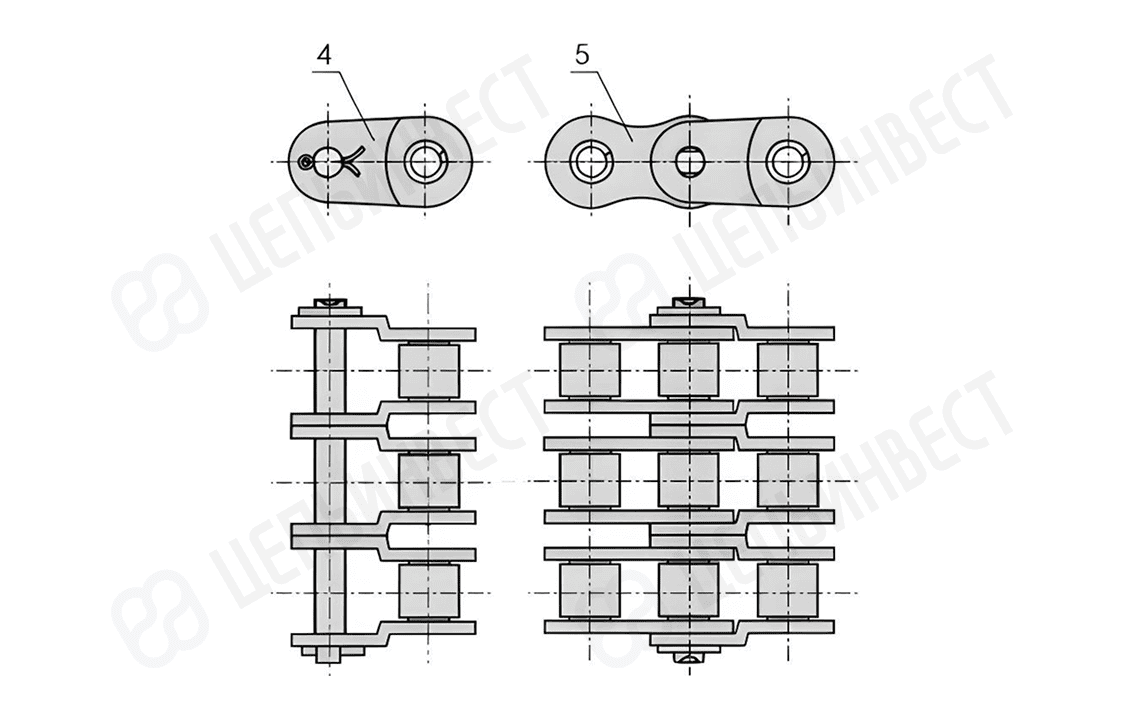

1 — внутреннее звено; 2 — наружное звено; 3 — соединительное звено; 4 — переходное звено; 5 — двойное переходное звено: 6 — промежуточная пластина

Детали

Обозначение цепи по ГОСТ

Цепь 3ПР-12, 7-45, 4
Шаг t мм

Вес 1 метра цепи (расчетная) q кг/м

Диаметр ролика d1 мм

Ширина между внутренними пластинами b1 min мм

Диаметр валика d2 мм

Длина валика b7 max мм

Высота внутренней пластины h max мм

Поперечный шаг A мм

13,92
Разрушающая нагрузка Q min кН/кгс

Описание

1 — внутреннее звено; 2 — наружное звено; 3 — соединительное звено; 4 — переходное звено; 5 — двойное переходное звено: 6 — промежуточная пластина
