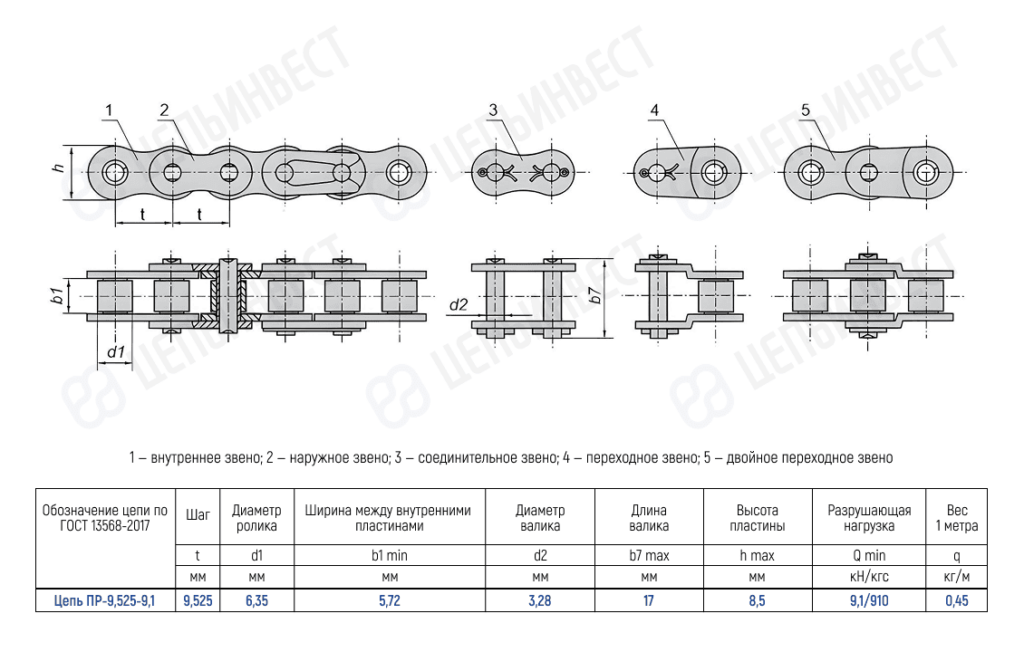

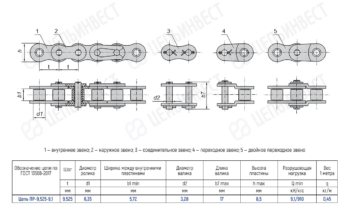

| Обозначение цепи по ГОСТ | Цепь ПР-9,525-9,1 |
|---|---|
| Шаг t, мм | |
| Диаметр ролика d1, мм | |
| Ширина между внутренними пластинами b1 min, мм | |
| Диаметр валика d2, мм | |
| Длина валика b7 max, мм | 17 |
| Высота внутренней пластины h max, мм | 8,5 |
| Разрушающая нагрузка Q min, кН/кгс | |
| Вес 1 метра цепи (расчетная) q, кг/м |
Цепи приводные роликовые однорядные изготавливаются в соответствии с обновленным национальным стандартом ГОСТ 13568-2017, заменяющим устаревший ГОСТ 13568-75. Данный стандарт устанавливает основные требования к производителям, включая геометрические размеры, точность, материалы, твердость поверхностей элементов цепи, методы контроля и испытаний, а также гарантийные сроки.
Приводные цепи обычно поставляются отрезками длиной 5 метров для удобства монтажа, хранения и транспортировки. Каждый отрезок комплектуется соединительным звеном, необходимым для замыкания цепи в рабочий контур или для соединения с другим отрезком цепи. Соединительные звенья могут быть как предустановлены на цепи, так и поставляться отдельно. Для цепей с шагом до 25,4 мм включительно соединительные звенья изготавливаются с пружинным зажимом. Для цепей с шагом от 31,75 мм соединительные звенья фиксируются с помощью шплинтов.
Для регулирования длины цепи на один шаг, дополнительно доступны переходные и двойные переходные звенья, что особенно важно, когда требуется собрать цепь с нечетным количеством звеньев.
Цепи приводные роликовые однорядные широко используются в различных производственных отраслях:
Сельское хозяйство;
Пищевая промышленность;
Деревообрабатывающая промышленность;
Нефтегазовая отрасль;
Металлургическая промышленность;
Химическая промышленность;
Энергетическая промышленность и другие.
Пример маркировки цепи ПР-12,7-18,2-1:
(1) — количество рядов (однорядная, цифра 1 не ставится);
ПР — приводная роликовая цепь;
12,7 — шаг (мм);
18,2 — разрушающая нагрузка (кН);
1 — исполнение (узкое).
Если вам нужна помощь в выборе цепной продукции и ее комплектующих, свяжитесь с нами по телефону +7 (495) 147-88-21 или отправьте заявку на электронную почту sales5@tsepinvest.ru.
Вы можете забрать груз в удобное для вас время: понедельник – пятница с 9:00 до 17:00 со складов:
г. Реутов (Московская область)
г. Электросталь (Московская область)
г. Аксай (Ростовская область)
г. Нижневартовск (ХМАО)
после оплаты и при наличии товара на складе.
Ежедневная отгрузка ТК ООО «Деловые линии». Оплаченный заказ из наличия отгружается в день оплаты или на следующий рабочий день. Терминал отправления г. Балашиха МО, в случае отгрузки со склада г. Электросталь - терминал г. Ногинске МО.
Отгрузка ТК «Байкал» - до 2 раз в неделю. Возможна доставка крупными федеральными компаниями (ПЭК, Рэйл Континент, Легкотранс, КИТ, Энергия и др.) – в течение 5 рабочих дней по согласованию сторон.
Доставка до терминала вышеуказанных ТК в г. Москве – за счет Поставщика.
Стоимость доставки и ориентировочное время прибытия до терминала можно уточнить на сайте перевозчика.
Доставка в другие страны (Казахстан, Беларусь, Армения, Кыргызстан) – через доступные ТК с терминалов в Москве; предварительно согласуйте заказ и условия отгрузки с менеджером.
Оплата товара производится по безналичному расчёту на расчетный счет организации.
Гарантийные обязательства действуют в соответствии с предъявляемыми требованиями ГОСТов и действующим законодательством.
