Цепь ПР-63,5-354

  • Обозначение цепи по ГОСТ Цепь ПР-63, 5-354
  • Шаг t мм 63,5
  • Высота внутренней пластины h max мм 60,4
  • Диаметр ролика d1 мм 39,68
  • Диаметр валика d2 мм 19,84
  • Ширина между внутренними пластинами b1 min мм 38,1
  • Длина валика b7 max мм 89
  • Разрушающая нагрузка Q min кН/кгс 354,0/35400
  • Вес 1 метра цепи (расчетная) q кг/м 16

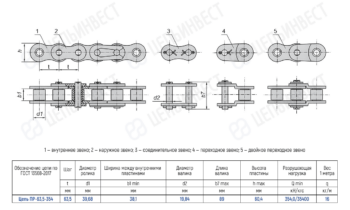

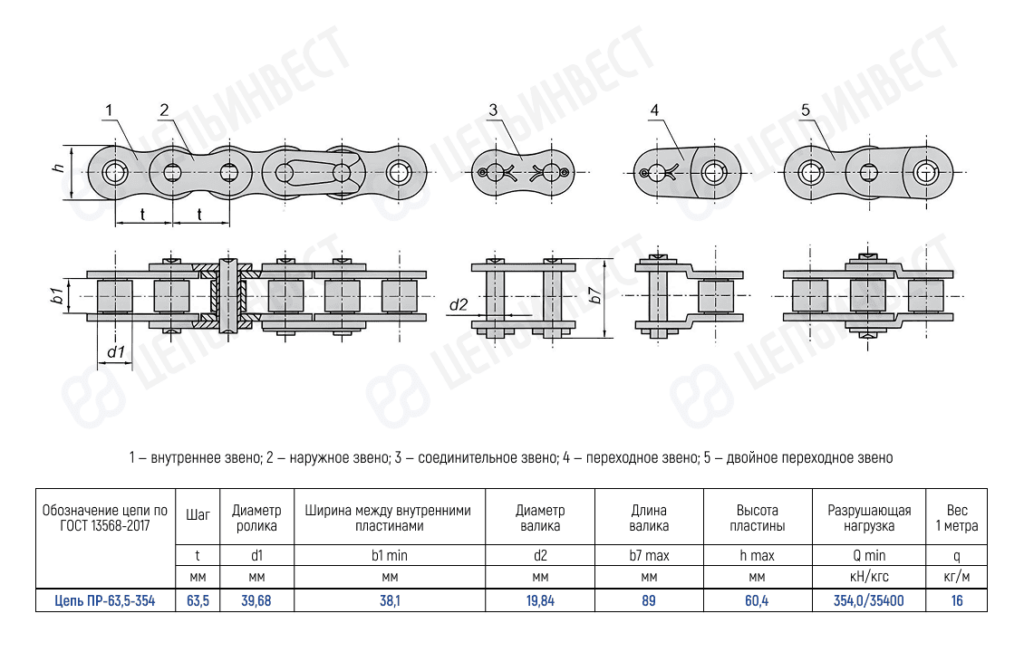

1 — внутреннее звено; 2 — наружное звено; 3 — соединительное звено; 4 — переходное звено; 5 — двойное переходное звено

Детали

Обозначение цепи по ГОСТ

Цепь ПР-63, 5-354
Шаг t мм

Высота внутренней пластины h max мм

Диаметр ролика d1 мм

Диаметр валика d2 мм

Ширина между внутренними пластинами b1 min мм

Длина валика b7 max мм

Разрушающая нагрузка Q min кН/кгс

Вес 1 метра цепи (расчетная) q кг/м

Описание

1 — внутреннее звено; 2 — наружное звено; 3 — соединительное звено; 4 — переходное звено; 5 — двойное переходное звено
