Цепь ПР-50,8-227

  • Обозначение цепи по ГОСТ Цепь ПР-50, 8-227
  • Шаг t мм 50,8
  • Длина валика b7 max мм 72
  • Диаметр ролика d1 мм
  • Вес 1 метра цепи (расчетная) q кг/м 9,7
  • Диаметр валика d2 мм 14,27
  • Разрушающая нагрузка Q min кН/кгс 227,0/22700
  • Ширина между внутренними пластинами b1 min мм 31,75
  • Высота внутренней пластины h max мм 48,3

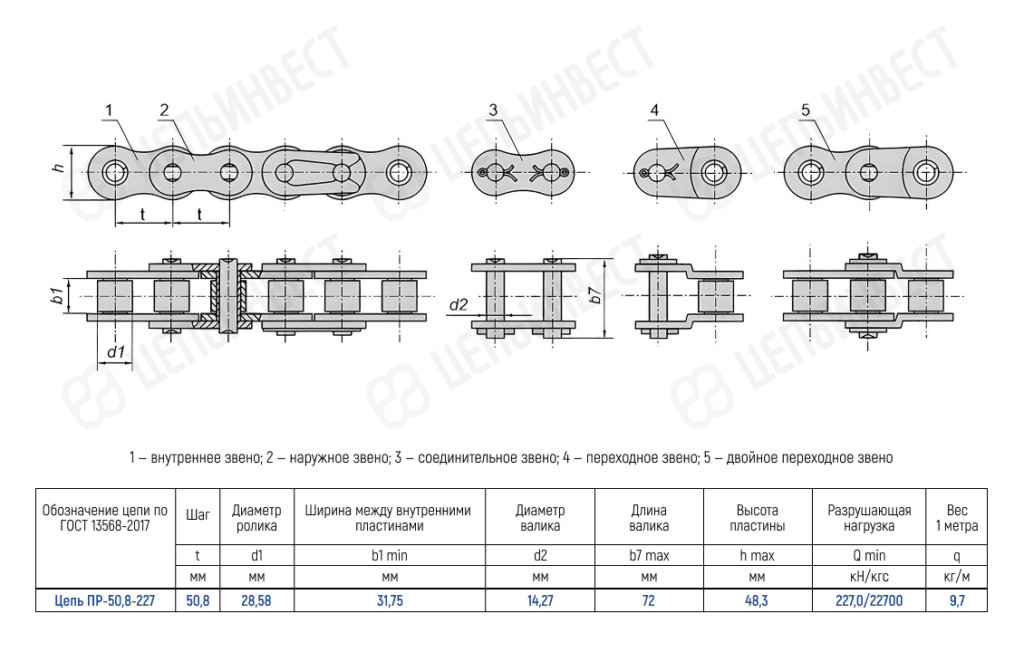

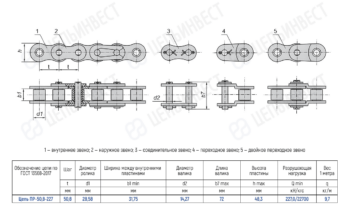

1 — внутреннее звено; 2 — наружное звено; 3 — соединительное звено; 4 — переходное звено; 5 — двойное переходное звено

Детали

Обозначение цепи по ГОСТ

Цепь ПР-50, 8-227
Шаг t мм

Длина валика b7 max мм

Диаметр ролика d1 мм
Вес 1 метра цепи (расчетная) q кг/м

Диаметр валика d2 мм

Разрушающая нагрузка Q min кН/кгс

Ширина между внутренними пластинами b1 min мм

Высота внутренней пластины h max мм

Описание

1 — внутреннее звено; 2 — наружное звено; 3 — соединительное звено; 4 — переходное звено; 5 — двойное переходное звено
