Цепь ПР-38,1-127

  • Обозначение цепи по ГОСТ Цепь ПР-38, 1-127
  • Шаг t мм 38,1
  • Диаметр ролика d1 мм 22,23
  • Диаметр валика d2 мм 11,1
  • Ширина между внутренними пластинами b1 min мм 25,4
  • Длина валика b7 max мм 58
  • Высота внутренней пластины h max мм 36,2
  • Разрушающая нагрузка Q min кН/кгс 127,0/12700
  • Вес 1 метра цепи (расчетная) q кг/м 5,5

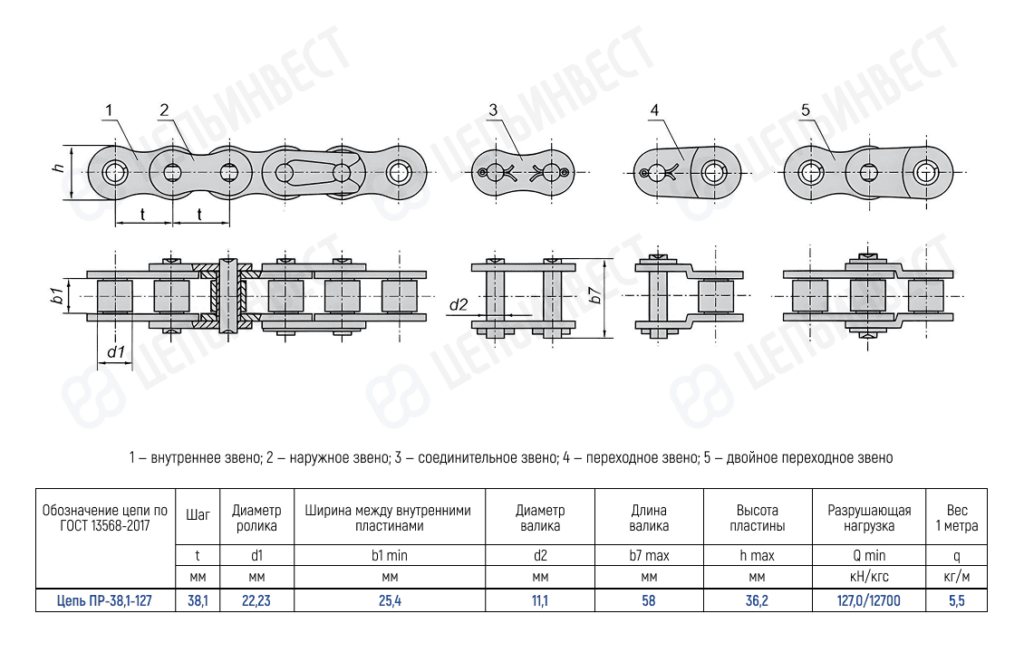

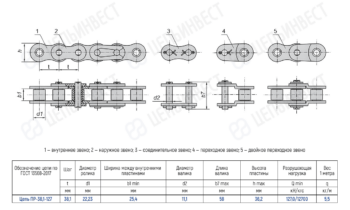

1 — внутреннее звено; 2 — наружное звено; 3 — соединительное звено; 4 — переходное звено; 5 — двойное переходное звено

Детали

Обозначение цепи по ГОСТ

Цепь ПР-38, 1-127
Шаг t мм

Диаметр ролика d1 мм

Диаметр валика d2 мм

Ширина между внутренними пластинами b1 min мм

Длина валика b7 max мм

Высота внутренней пластины h max мм

Разрушающая нагрузка Q min кН/кгс

Вес 1 метра цепи (расчетная) q кг/м

Описание

1 — внутреннее звено; 2 — наружное звено; 3 — соединительное звено; 4 — переходное звено; 5 — двойное переходное звено
