Цепь ПР-35-50

  • Обозначение цепи по ГОСТ Цепь ПР-35-50
  • Шаг t мм 35
  • Диаметр ролика d1 мм 22
  • Диаметр валика d2 мм 9
  • Высота внутренней пластины h max мм 24
  • Ширина между внутренними пластинами b1 min мм 22
  • Длина валика b7 max мм 44
  • Разрушающая нагрузка Q min кН/кгс 50,0/5000
  • Вес 1 метра цепи (расчетная) q кг/м 3,13

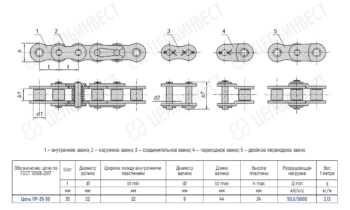

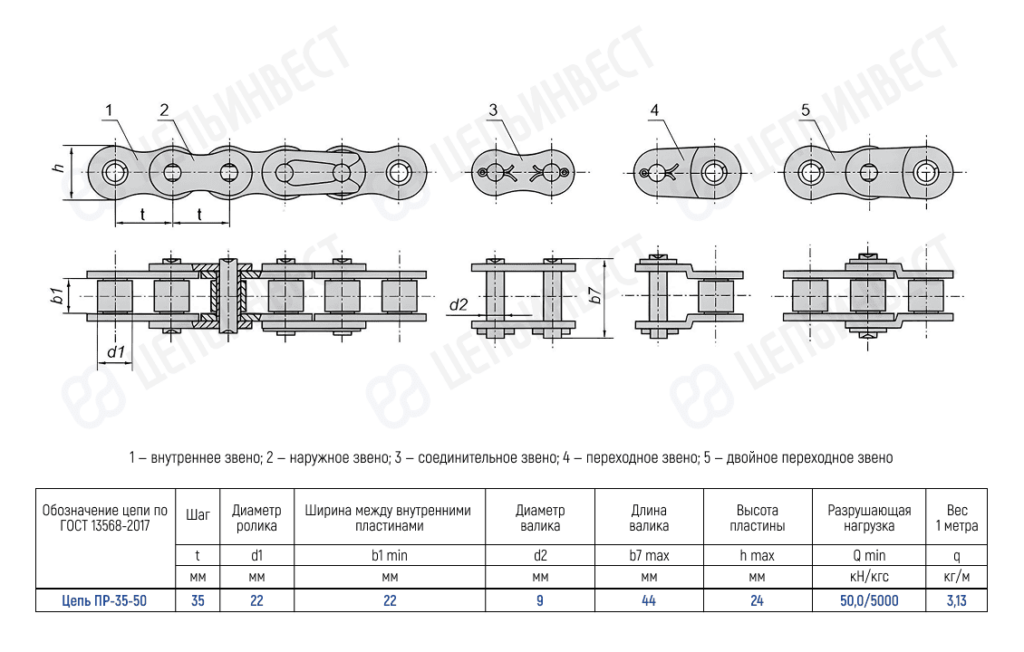

1 — внутреннее звено; 2 — наружное звено; 3 — соединительное звено; 4 — переходное звено; 5 — двойное переходное звено

Детали

Обозначение цепи по ГОСТ

Цепь ПР-35-50
Шаг t мм

Диаметр ролика d1 мм

Диаметр валика d2 мм

Высота внутренней пластины h max мм

Ширина между внутренними пластинами b1 min мм

Длина валика b7 max мм

Разрушающая нагрузка Q min кН/кгс

Вес 1 метра цепи (расчетная) q кг/м

Описание

1 — внутреннее звено; 2 — наружное звено; 3 — соединительное звено; 4 — переходное звено; 5 — двойное переходное звено
