Цепь ПР-25,4-65

  • Обозначение цепи по ГОСТ Цепь ПР-25, 4-65
  • Шаг t мм 25,4
  • Диаметр ролика d1 мм 15,88
  • Диаметр валика d2 мм 7,92
  • Ширина между внутренними пластинами b1 min мм 15,88
  • Высота внутренней пластины h max мм 24,2
  • Разрушающая нагрузка Q min кН/кгс 65,0/6500
  • Длина валика b7 max мм 39
  • Вес 1 метра цепи (расчетная) q кг/м 2,6

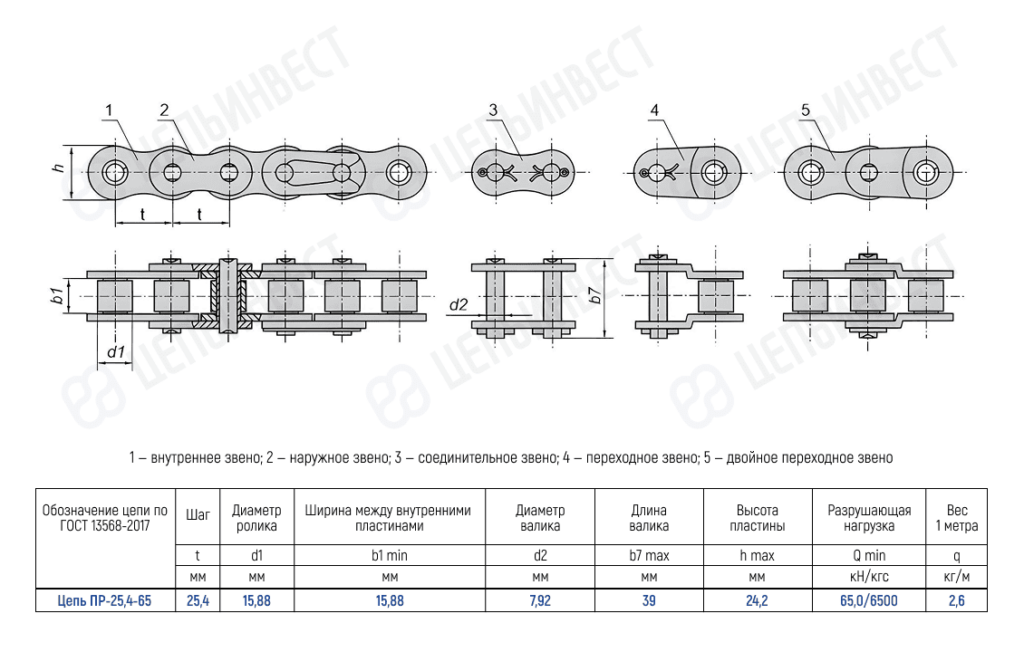

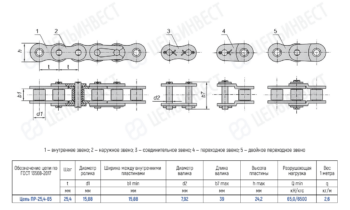

1 — внутреннее звено; 2 — наружное звено; 3 — соединительное звено; 4 — переходное звено; 5 — двойное переходное звено

Детали

Обозначение цепи по ГОСТ

Цепь ПР-25, 4-65
Шаг t мм

25,4
Диаметр ролика d1 мм

Диаметр валика d2 мм

Ширина между внутренними пластинами b1 min мм

Высота внутренней пластины h max мм

Разрушающая нагрузка Q min кН/кгс

Длина валика b7 max мм

Вес 1 метра цепи (расчетная) q кг/м

Описание

1 — внутреннее звено; 2 — наружное звено; 3 — соединительное звено; 4 — переходное звено; 5 — двойное переходное звено
