Цепь ПР-25,4-60

  • Обозначение цепи по ГОСТ Цепь ПР-25, 4-60
  • Шаг t, мм 25,4
  • Диаметр ролика d1, мм 15,88
  • Диаметр валика d2, мм 7,92
  • Длина валика b7 max мм 39
  • Разрушающая нагрузка Q min, кН/кгс 60,0/6000
  • Вес 1 метра цепи (расчетная) q, кг/м 2,6
  • Длина валика b7 max, мм 39
  • Высота внутренней пластины h max, мм 24,2

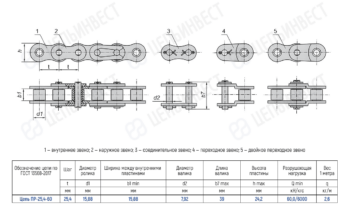

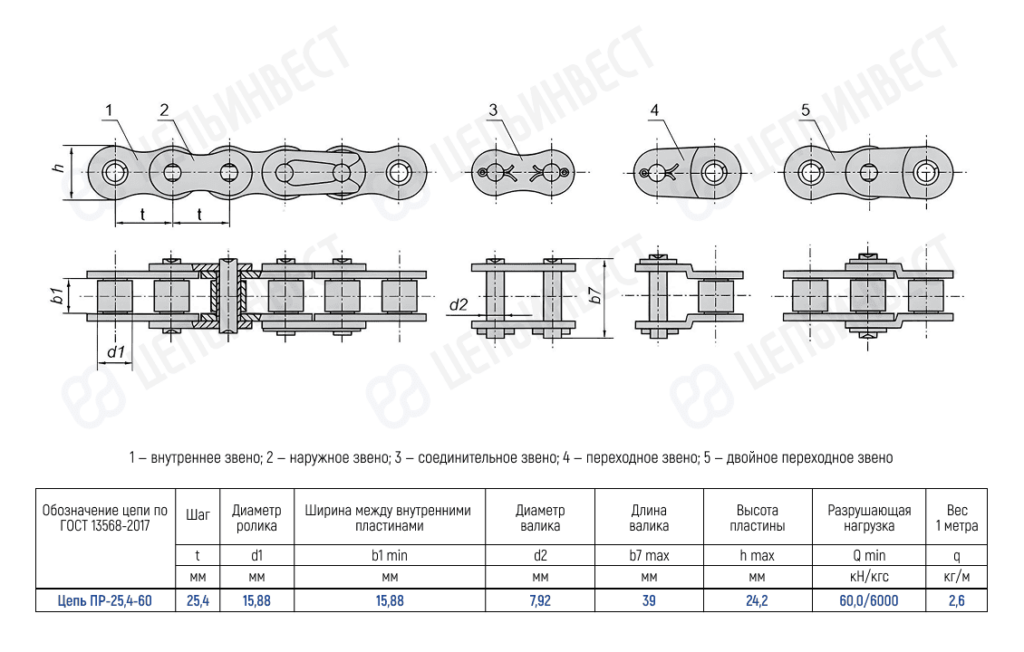

1 — внутреннее звено; 2 — наружное звено; 3 — соединительное звено; 4 — переходное звено; 5 — двойное переходное звено

Детали

Обозначение цепи по ГОСТ

Цепь ПР-25, 4-60
Шаг t, мм

Диаметр ролика d1, мм

Диаметр валика d2, мм

Длина валика b7 max мм

39
Разрушающая нагрузка Q min, кН/кгс

Вес 1 метра цепи (расчетная) q, кг/м

Длина валика b7 max, мм

Высота внутренней пластины h max, мм

Описание

1 — внутреннее звено; 2 — наружное звено; 3 — соединительное звено; 4 — переходное звено; 5 — двойное переходное звено
