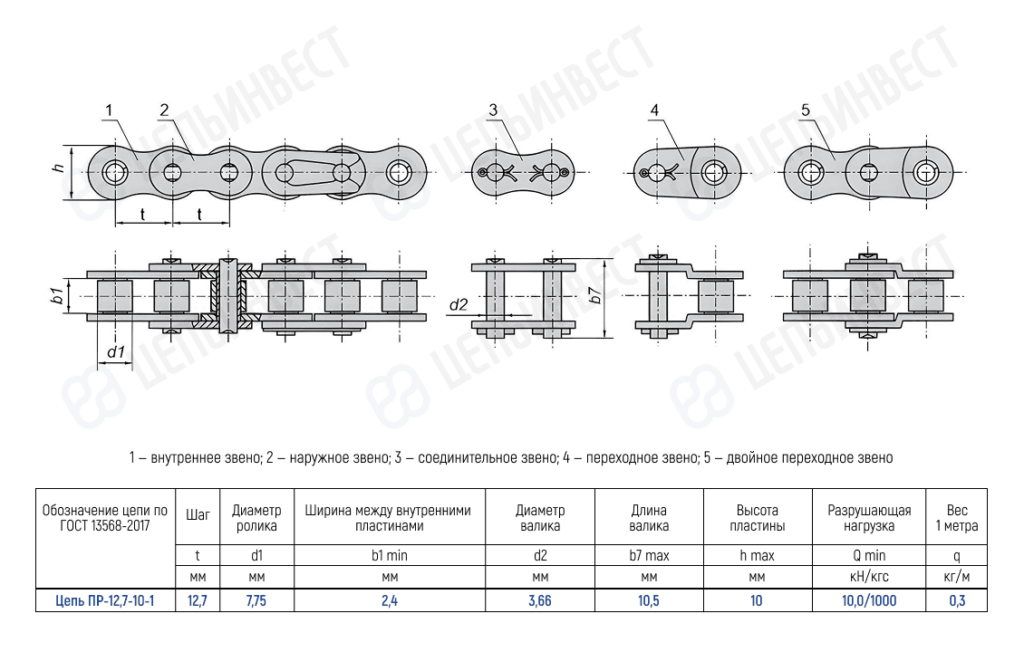

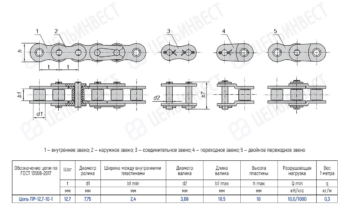

Цепь ПР-12,7-10-1

1 — внутреннее звено; 2 — наружное звено; 3 — соединительное звено; 4 — переходное звено; 5 — двойное переходное звено

Детали

Шаг t мм	12,7
Диаметр ролика d1 мм	7,75
Ширина между внутренними пластинами b1 min мм	2,4
Диаметр валика d2 мм	3,66
Длина валика b7 max мм	10,5
Высота внутренней пластины h max мм	10
Разрушающая нагрузка Q min кН/кгс	10,0/1000
Вес 1 метра цепи (расчетная) q кг/м	0,3

5 — двойное переходное звено
