Цепь ПР-103,2-650

  • Обозначение цепи по ГОСТ Цепь ПР-103, 2-650
  • Шаг t мм 103,2
  • Диаметр ролика d1 мм 46
  • Диаметр валика d2 мм 24
  • Ширина между внутренними пластинами b1 min мм 49
  • Длина валика b7 max мм 124
  • Высота внутренней пластины h max мм 65
  • Разрушающая нагрузка Q min кН/кгс 650,0/65000
  • Вес 1 метра цепи (расчетная) q кг/м 28,5

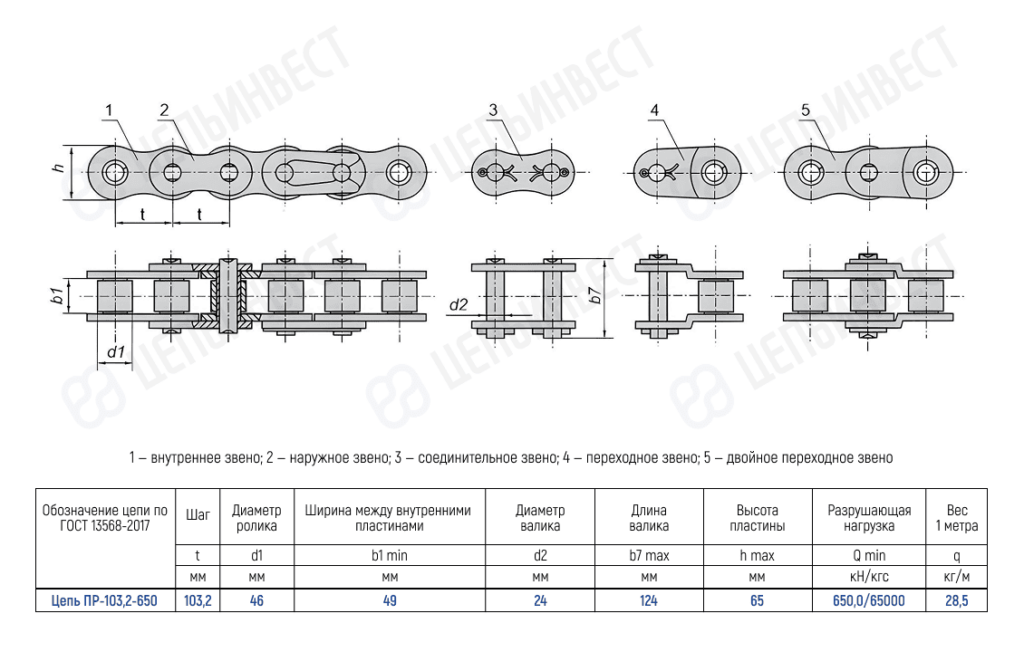

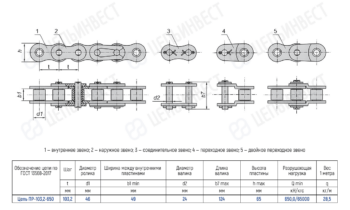

1 — внутреннее звено; 2 — наружное звено; 3 — соединительное звено; 4 — переходное звено; 5 — двойное переходное звено

Детали

Обозначение цепи по ГОСТ

Цепь ПР-103, 2-650
Шаг t мм

Диаметр ролика d1 мм

Диаметр валика d2 мм

Ширина между внутренними пластинами b1 min мм

Длина валика b7 max мм

Высота внутренней пластины h max мм

Разрушающая нагрузка Q min кН/кгс

Вес 1 метра цепи (расчетная) q кг/м

Описание

1 — внутреннее звено; 2 — наружное звено; 3 — соединительное звено; 4 — переходное звено; 5 — двойное переходное звено
