Цепь 2ПР-44,45-344

  • Обозначение цепи по ГОСТ Цепь 2ПР-44, 45-344
  • Шаг t мм 44,45
  • Диаметр ролика d1 мм 25,4
  • Диаметр валика d2 мм 12,7
  • Ширина между внутренними пластинами b1 min мм 25,4
  • Длина валика b7 max мм 110
  • Высота внутренней пластины h max мм 42,4
  • Поперечный шаг A мм 48, 87
  • Разрушающая нагрузка Q min кН/кгс 344,8/34480
  • Вес 1 метра цепи (расчетная) q кг/м 14,4

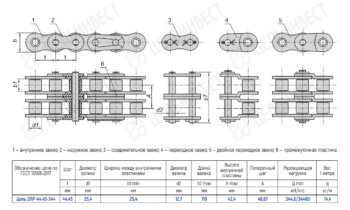

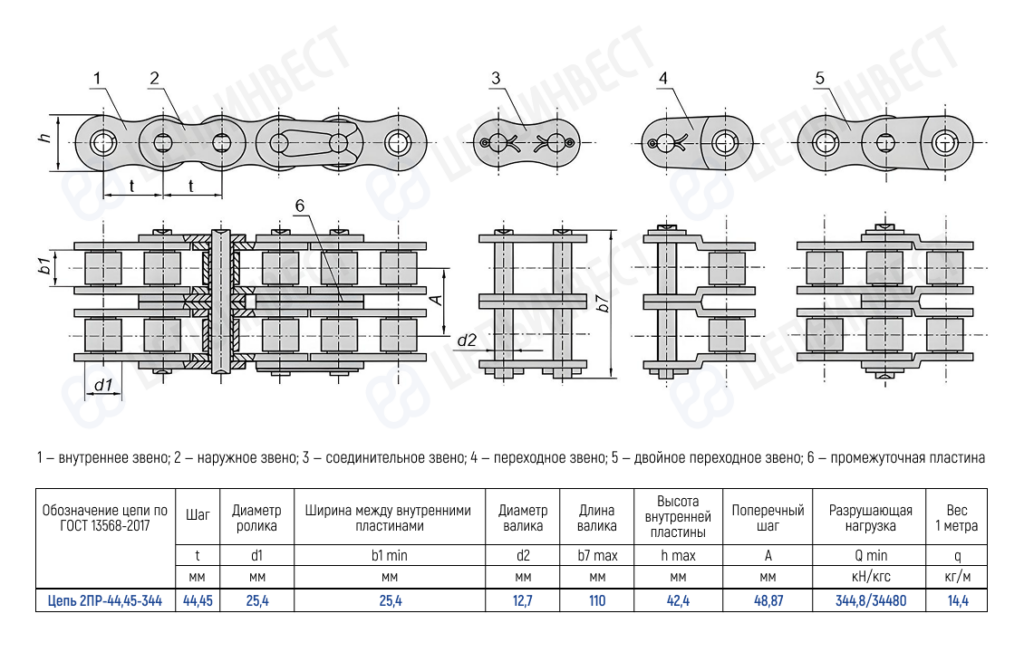

1 — внутреннее звено; 2 — наружное звено; 3 — соединительное звено; 4 — переходное звено; 5 — двойное переходное звено; 6 — промежуточная пластина

Детали

Обозначение цепи по ГОСТ

Цепь 2ПР-44, 45-344
Шаг t мм

Диаметр ролика d1 мм

Диаметр валика d2 мм

Ширина между внутренними пластинами b1 min мм

Длина валика b7 max мм

Высота внутренней пластины h max мм

Поперечный шаг A мм

48, 87
Разрушающая нагрузка Q min кН/кгс

Вес 1 метра цепи (расчетная) q кг/м

Описание

1 — внутреннее звено; 2 — наружное звено; 3 — соединительное звено; 4 — переходное звено; 5 — двойное переходное звено; 6 — промежуточная пластина
