Цепь 2ПР-25,4-130

  • Обозначение цепи по ГОСТ Цепь 2ПР-25, 4-130
  • Шаг t мм 25,4
  • Диаметр ролика d1 мм 15,88
  • Диаметр валика d2 мм 7,92
  • Ширина между внутренними пластинами b1 min мм 15,88
  • Длина валика b7 max мм 68
  • Высота внутренней пластины h max мм 24,2
  • Поперечный шаг A мм 29, 29
  • Разрушающая нагрузка Q min кН/кгс 130,0/13000
  • Вес 1 метра цепи (расчетная) q кг/м 5

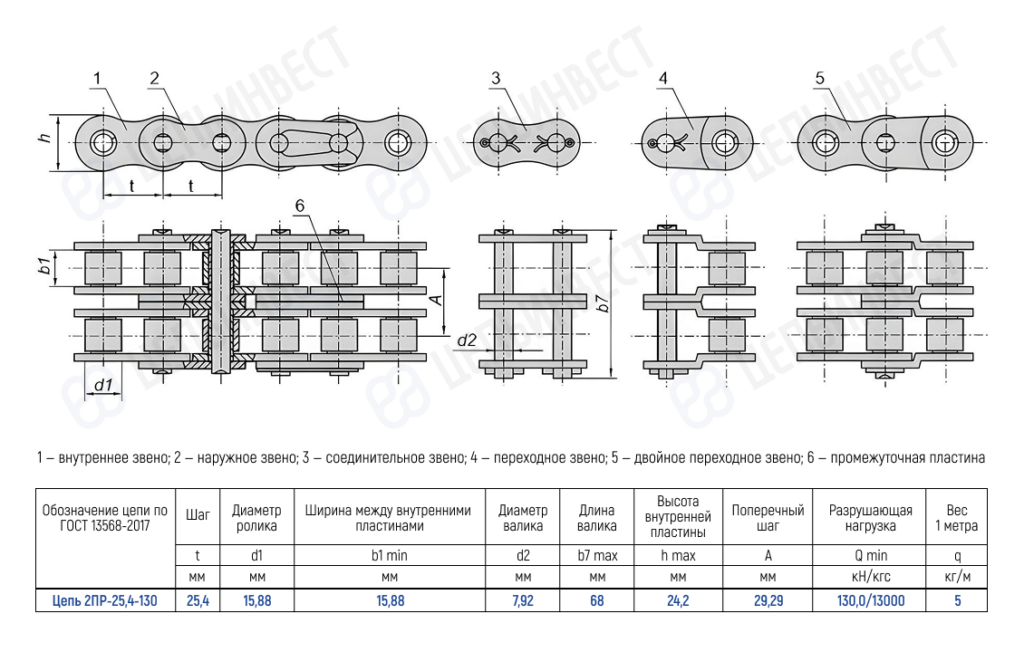

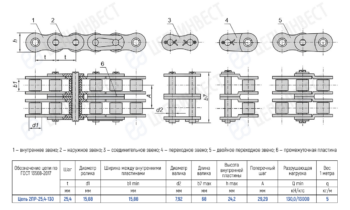

1 — внутреннее звено; 2 — наружное звено; 3 — соединительное звено; 4 — переходное звено; 5 — двойное переходное звено; 6 — промежуточная пластина

Детали

Обозначение цепи по ГОСТ

Цепь 2ПР-25, 4-130
Шаг t мм

Диаметр ролика d1 мм

Диаметр валика d2 мм

Ширина между внутренними пластинами b1 min мм

Длина валика b7 max мм

Высота внутренней пластины h max мм

Поперечный шаг A мм

29, 29
Разрушающая нагрузка Q min кН/кгс

Вес 1 метра цепи (расчетная) q кг/м

Описание

1 — внутреннее звено; 2 — наружное звено; 3 — соединительное звено; 4 — переходное звено; 5 — двойное переходное звено; 6 — промежуточная пластина
