Цепь 2ПР-25,4-114

Цепь 2ПР-25,4-114
Цепь 2ПР-25,4-114
  • Обозначение цепи по ГОСТ Цепь 2ПР-25,4-114
  • Шаг t, мм 25,4
  • Диаметр ролика d1, мм 15,88
  • Ширина между внутренними пластинами b1 min, мм 15,88
  • Диаметр валика d2, мм 7,92
  • Длина валика b7 max, мм 68
  • Высота внутренней пластины h max, мм 24,2
  • Поперечный шаг A, мм 29,29
  • Разрушающая нагрузка Q min, кН/кгс 114,0/11400
  • Вес 1 метра цепи (расчетная) q, кг/м 3,1

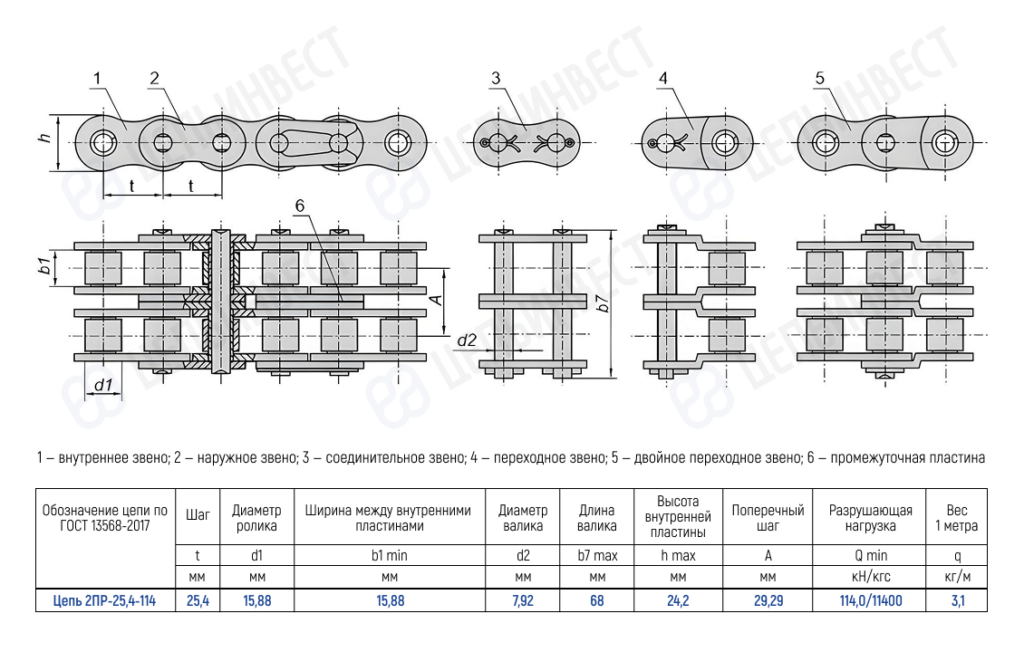

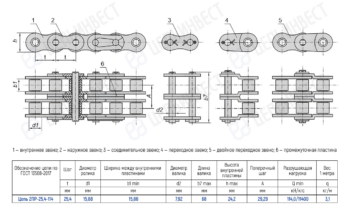

1 — внутреннее звено; 2 — наружное звено; 3 — соединительное звено; 4 — переходное звено; 5 — двойное переходное звено; 6 — промежуточная пластина

Детали

Обозначение цепи по ГОСТ

Цепь 2ПР-25,4-114
Шаг t, мм

Диаметр ролика d1, мм

Ширина между внутренними пластинами b1 min, мм

Диаметр валика d2, мм

Длина валика b7 max, мм

Высота внутренней пластины h max, мм

Поперечный шаг A, мм

29,29
Разрушающая нагрузка Q min, кН/кгс

Вес 1 метра цепи (расчетная) q, кг/м

Описание

1 — внутреннее звено; 2 — наружное звено; 3 — соединительное звено; 4 — переходное звено; 5 — двойное переходное звено; 6 — промежуточная пластина
