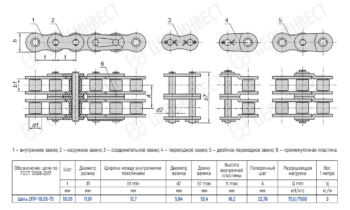

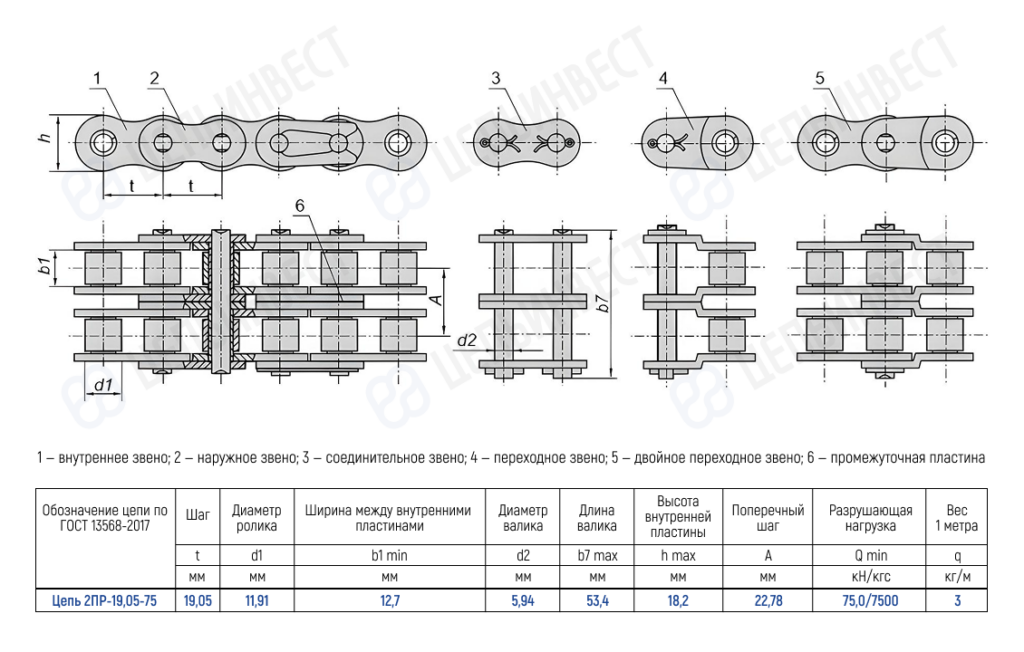

Цепь 2ПР-19,05-75

  • Обозначение цепи по ГОСТ Цепь 2ПР-19, 05-75
  • Шаг t мм 19,05
  • Диаметр ролика d1 мм 11,91
  • Диаметр валика d2 мм 5,94
  • Ширина между внутренними пластинами b1 min мм 12,7
  • Длина валика b7 max мм 53,4
  • Высота внутренней пластины h max мм 18,2
  • Поперечный шаг A мм 22, 78
  • Разрушающая нагрузка Q min кН/кгс 75,0/7500
  • Вес 1 метра цепи (расчетная) q кг/м 3

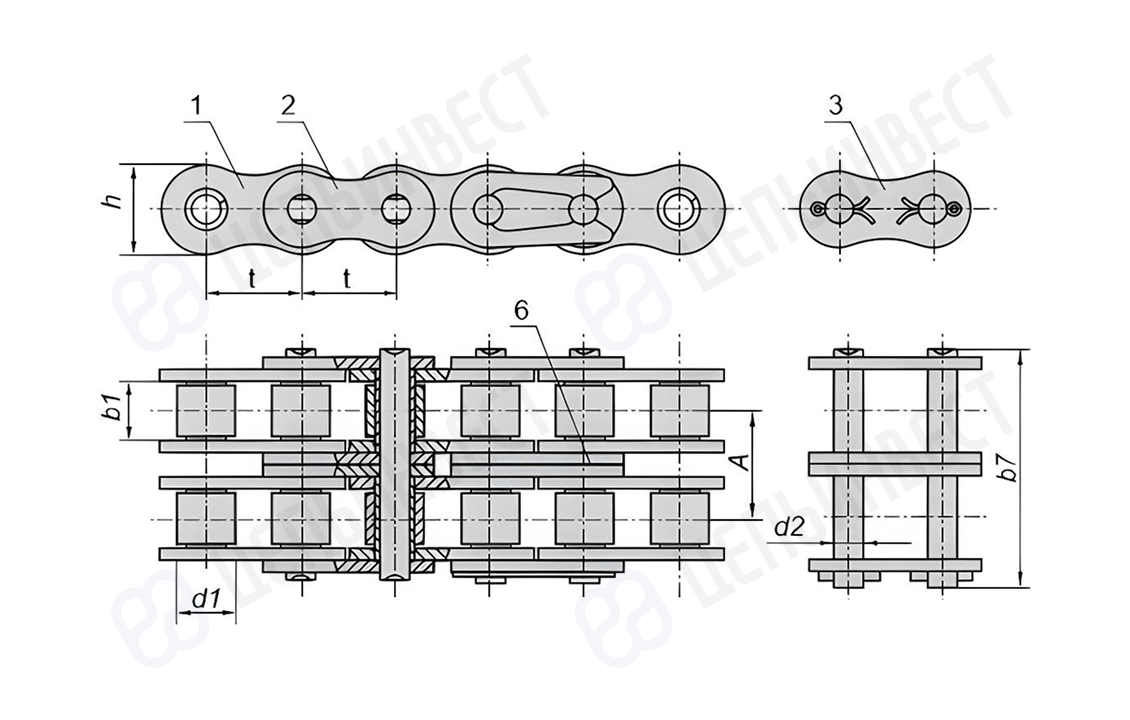

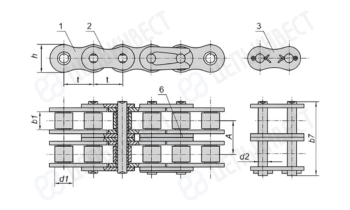

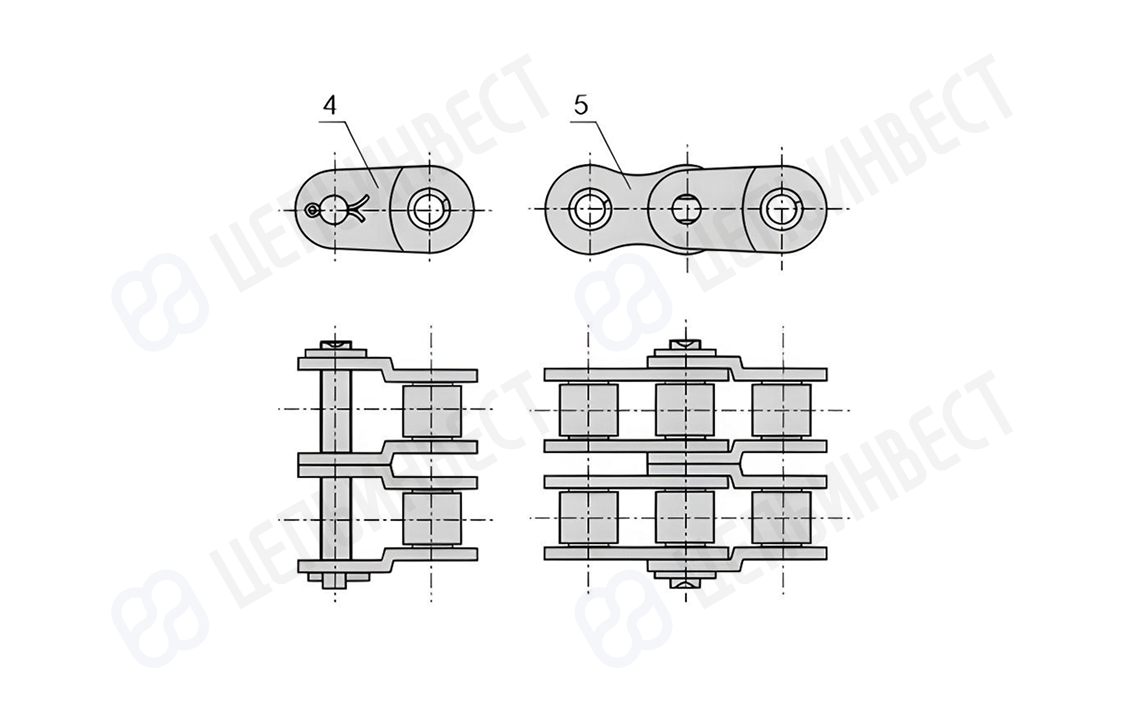

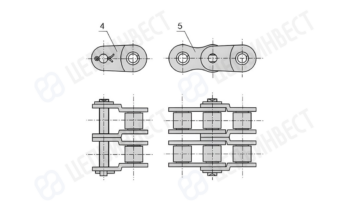

1 — внутреннее звено; 2 — наружное звено; 3 — соединительное звено; 4 — переходное звено; 5 — двойное переходное звено; 6 — промежуточная пластина

Детали

Обозначение цепи по ГОСТ

Цепь 2ПР-19, 05-75
Шаг t мм

Диаметр ролика d1 мм

Диаметр валика d2 мм

Ширина между внутренними пластинами b1 min мм

Длина валика b7 max мм

Высота внутренней пластины h max мм

Поперечный шаг A мм

22, 78
Разрушающая нагрузка Q min кН/кгс

Вес 1 метра цепи (расчетная) q кг/м

Описание

1 — внутреннее звено; 2 — наружное звено; 3 — соединительное звено; 4 — переходное звено; 5 — двойное переходное звено; 6 — промежуточная пластина
