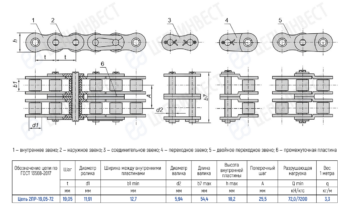

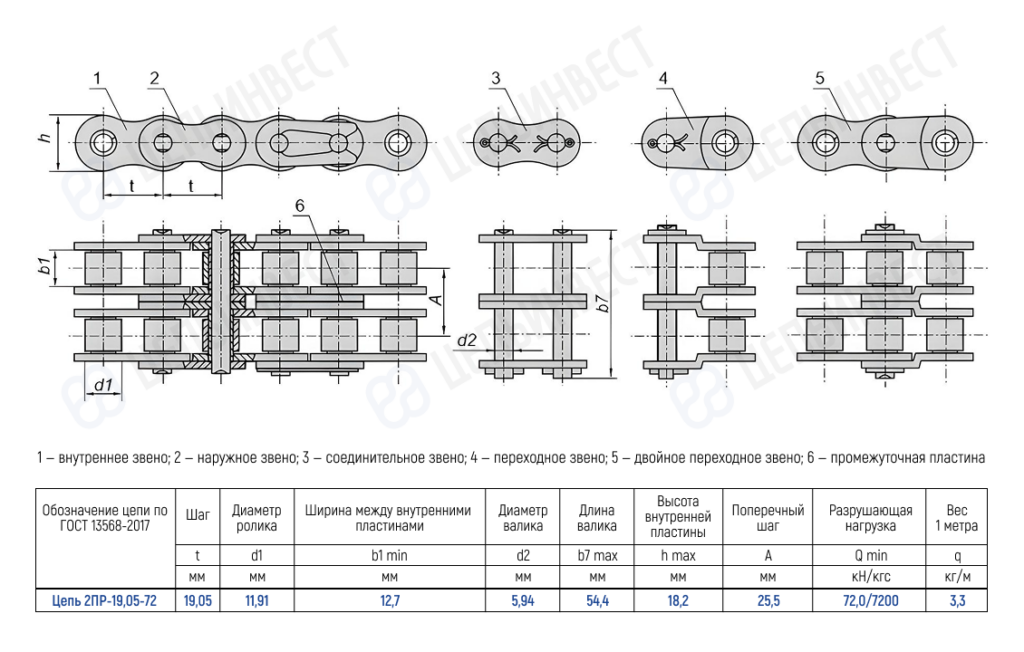

| Обозначение цепи по ГОСТ | Цепь 2ПР-19,05-72 |
|---|---|
| Шаг t, мм | |
| Диаметр ролика d1, мм | |
| Ширина между внутренними пластинами b1 min, мм | |
| Диаметр валика d2, мм | |
| Длина валика b7 max, мм | |
| Высота внутренней пластины h max, мм | |
| Поперечный шаг A, мм | 25,5 |
| Разрушающая нагрузка Q min, кН/кгс | |
| Вес 1 метра цепи (расчетная) q, кг/м |
Цепи приводные роликовые двухрядные изготавливаются в соответствии с обновленным национальным стандартом ГОСТ 13568-2017, заменяющим устаревший ГОСТ 13568-75. Данный стандарт устанавливает основные требования к производителям, включая геометрические размеры, точность, материалы, твердость поверхностей элементов цепи, методы контроля и испытаний, а также гарантийные сроки. Благодаря соблюдению норм ГОСТ обеспечивается стабильная работа цепной передачи, высокий ресурс и надежность в эксплуатации.
Приводные цепи обычно поставляются отрезками длиной 5 метров для удобства монтажа, хранения и транспортировки. Каждый отрезок комплектуется соединительным звeном, необходимым для замыкания цепи в рабочий контур или для соединения с другим отрезком цепи. Соединительные звенья могут быть как предустановлены на цепи, так и поставляться отдельно. Для цепей с шагом до 25,4 мм включительно соединительные звенья изготавливаются с пружинным зажимом. Для цепей с шагом от 31,75 мм соединительные звенья фиксируются с помощью шплинтов.
Для регулирования длины цепи на один шаг дополнительно доступны переходные и двойные переходные звенья, что особенно важно, когда требуется собрать цепь с нечетным количеством звеньев. Конструкция каждого элемента — пластина, валик, ролик — влияет на прочность и срок службы изделия.
Цепи приводные роликовые двухрядные широко используются в различных производственных отраслях, где требуется надежная передача крутящего момента и высокая нагрузочная способность. В отличие от однорядных исполнений, такой тип цепи лучше подходит для более интенсивной работы и повышенных нагрузок.
Основные сферы применения:
Такие цепи часто применяются в составе тяговых и приводных механизмов, где важны точность работы и долговечность узлов. При этом они могут использоваться как альтернатива другим элементам передачи, включая ремень и другие механические решения, если требуется более жесткая связь.
Пример маркировки цепи 2ПР-25,4-114:
При подборе важно учитывать диаметр элементов, количество рядов, конструкцию звена и условия работы механизма. Эти параметры напрямую влияют на ресурс и эффективность передачи.
Если вам нужна актуальная цена, наличие и условия доставки, мы поможем подобрать нужную цепную продукцию под ваш запрос. В каталоге представлены изделия от проверенных производителей с возможностью быстрого заказа по России.
У нас вы можете уточнить артикул, сравнить характеристики и оформить заказ на приводный роликовый товар с учетом нужного шага и исполнения. Специалисты подскажут, какая цепь подойдет под конкретный механизм, и помогут выбрать оптимальное решение по параметрам и стоимости.
Если вам нужна помощь в выборе цепной продукции и ее комплектующих, свяжитесь с нами по телефону +7 (495) 147-88-21 или отправьте заявку на электронную почту sales5@tsepinvest.ru.
