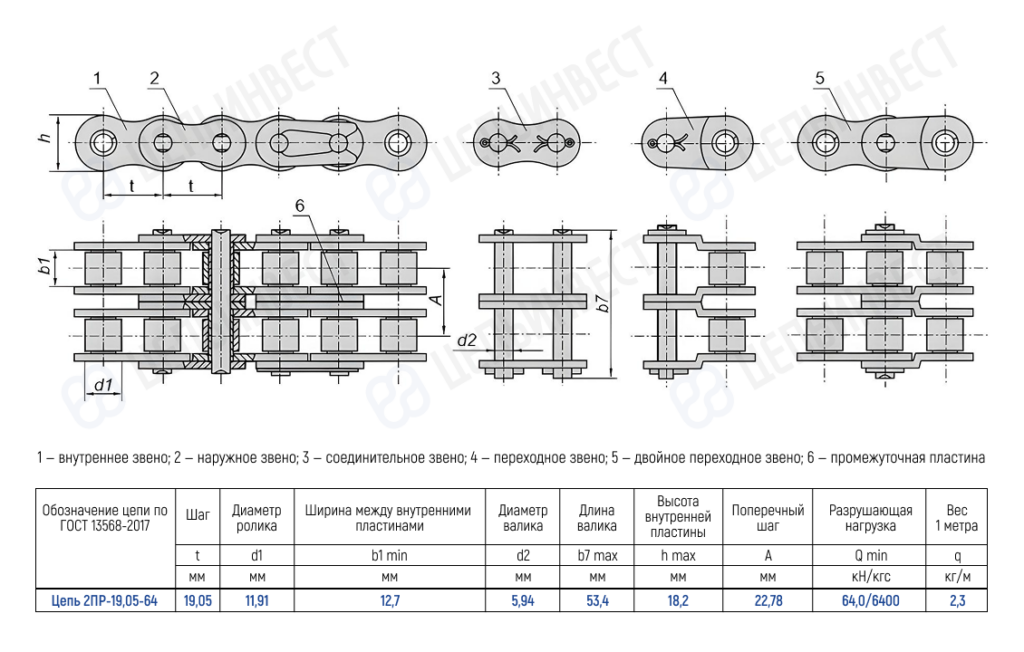

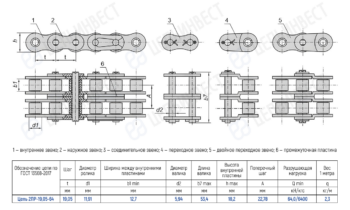

Цепь 2ПР-19,05-64

1 — внутреннее звено; 2 — наружное звено; 3 — соединительное звено; 4 — переходное звено; 5 — двойное переходное звено; 6 — промежуточная пластина

Детали

Обозначение цепи по ГОСТ	Цепь 2ПР-19, 05-64
Шаг t мм	19, 05
Диаметр ролика d1 мм	11, 91
Ширина между внутренними пластинами b1 min мм	12, 7
Диаметр валика d2 мм	5, 94
Длина валика b7 max мм	53, 4
Высота внутренней пластины h max мм	18, 2
Поперечный шаг A мм	22, 78
Разрушающая нагрузка Q min кН/кгс	64, 0/6400
Вес 1 метра цепи (расчетная) q кг/м	2, 3
