Цепь 2ПР-15,875-45,4

  • Обозначение цепи по ГОСТ Цепь 2ПР-15, 875-45, 4
  • Шаг t мм 15,875
  • Диаметр ролика d1 мм 10,16
  • Диаметр валика d2 мм 5,08
  • Ширина между внутренними пластинами b1 min мм 9,65
  • Длина валика b7 max мм 41
  • Высота внутренней пластины h max мм 14,8
  • Поперечный шаг A мм 16, 59
  • Разрушающая нагрузка Q min кН/кгс 45,4/4540
  • Вес 1 метра цепи (расчетная) q кг/м 1,9

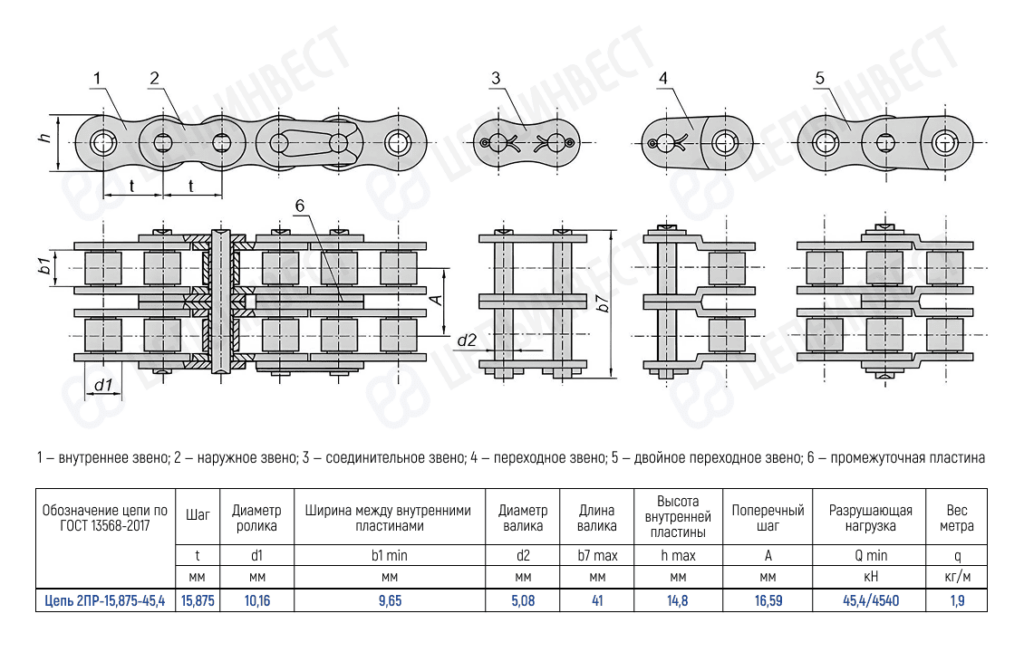

1 — внутреннее звено; 2 — наружное звено; 3 — соединительное звено; 4 — переходное звено; 5 — двойное переходное звено; 6 — промежуточная пластина

Детали

Обозначение цепи по ГОСТ

Цепь 2ПР-15, 875-45, 4
Шаг t мм

Диаметр ролика d1 мм

Диаметр валика d2 мм

Ширина между внутренними пластинами b1 min мм

Длина валика b7 max мм

Высота внутренней пластины h max мм

Поперечный шаг A мм

16, 59
Разрушающая нагрузка Q min кН/кгс

Вес 1 метра цепи (расчетная) q кг/м

Описание

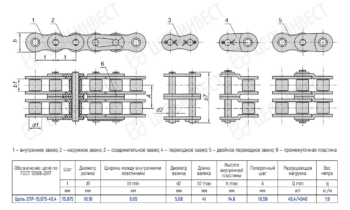

1 — внутреннее звено; 2 — наружное звено; 3 — соединительное звено; 4 — переходное звено; 5 — двойное переходное звено; 6 — промежуточная пластина
