Цепь 2ПР-12,7-31,8

  • Обозначение цепи по ГОСТ Цепь 2ПР-12, 7-31, 8
  • Шаг t мм 12,7
  • Диаметр ролика d1 мм 8,51
  • Диаметр валика d2 мм 4,45
  • Ширина между внутренними пластинами b1 min мм 7,75
  • Длина валика b7 max мм 35
  • Высота внутренней пластины h max мм 11,8
  • Поперечный шаг A мм 13, 92
  • Разрушающая нагрузка Q min кН/кгс 31,8/3180
  • Вес 1 метра цепи (расчетная) q кг/м 1,4

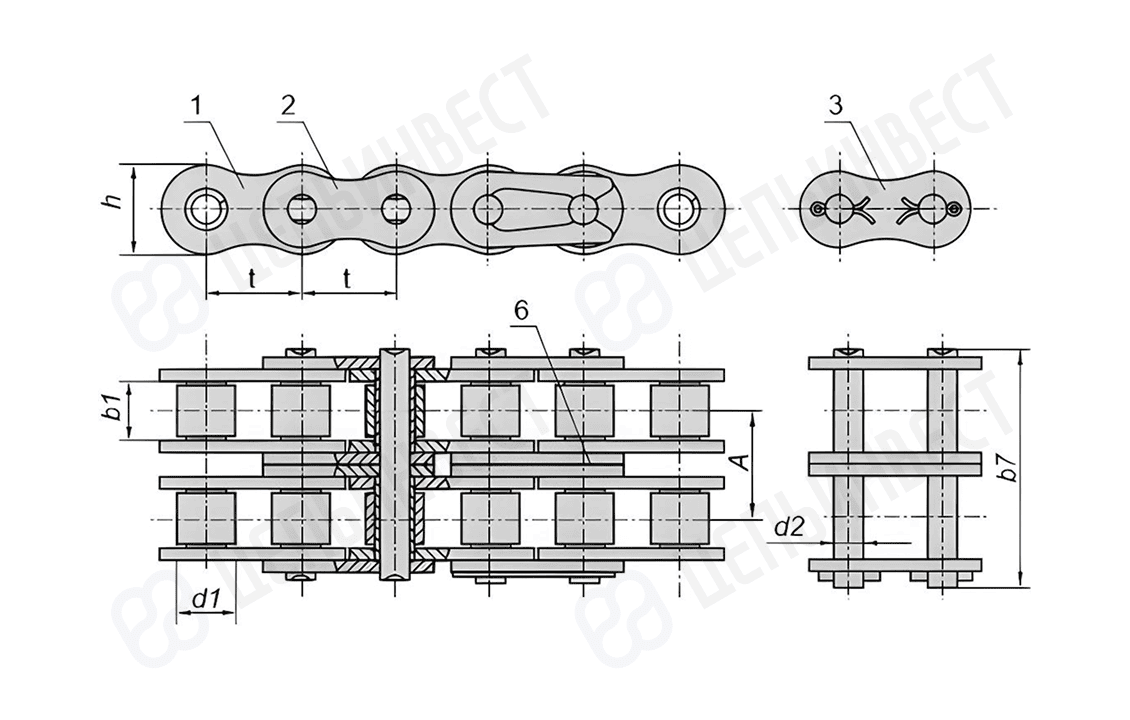

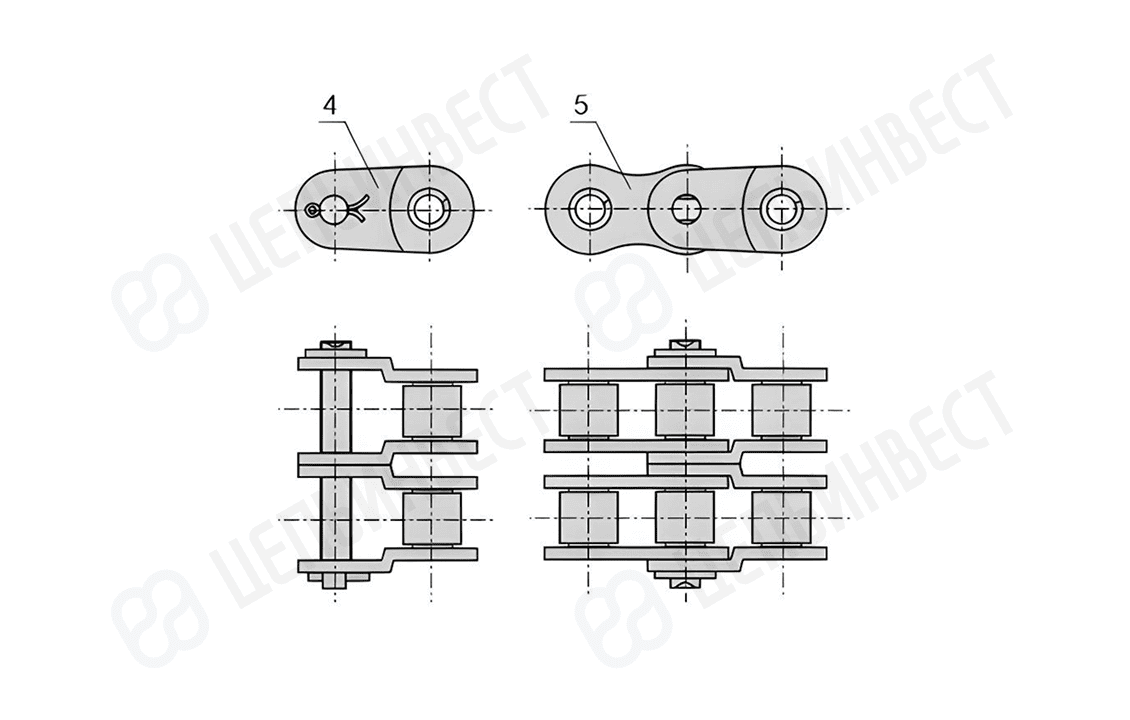

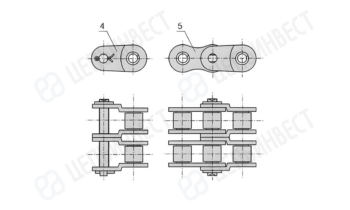

1 — внутреннее звено; 2 — наружное звено; 3 — соединительное звено; 4 — переходное звено; 5 — двойное переходное звено; 6 — промежуточная пластина

Детали

Обозначение цепи по ГОСТ

Цепь 2ПР-12, 7-31, 8
Шаг t мм

Диаметр ролика d1 мм

Диаметр валика d2 мм

Ширина между внутренними пластинами b1 min мм

Длина валика b7 max мм

Высота внутренней пластины h max мм

Поперечный шаг A мм

13, 92
Разрушающая нагрузка Q min кН/кгс

Вес 1 метра цепи (расчетная) q кг/м

Описание

1 — внутреннее звено; 2 — наружное звено; 3 — соединительное звено; 4 — переходное звено; 5 — двойное переходное звено; 6 — промежуточная пластина
