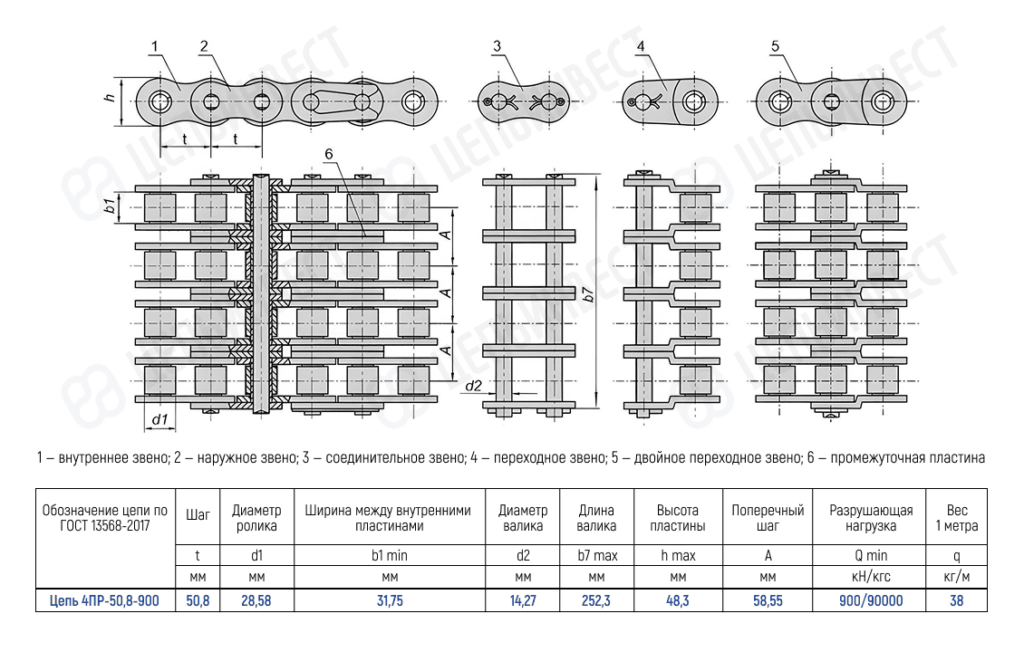

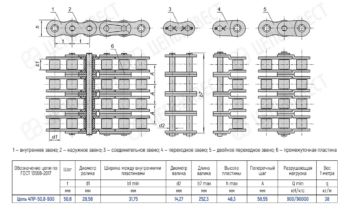

| Обозначение цепи по ГОСТ | Цепь 4ПР-50,8-900 |
|---|---|
| Шаг t, мм | |
| Диаметр ролика d1, мм | |
| Ширина между внутренними пластинами b1 min, мм | |
| Диаметр валика d2, мм | |
| Длина валика b7 max, мм | |
| Высота внутренней пластины h max, мм | |
| Поперечный шаг A, мм | 58,55 |
| Разрушающая нагрузка Q min, кН/кгс | |
| Вес 1 метра цепи (расчетная) q, кг/м |
Цепи приводные роликовые четырехрядные изготавливаются в соответствии с обновленным национальным стандартом ГОСТ 13568-2017, заменяющим устаревший ГОСТ 13568-75. Данный стандарт устанавливает основные требования к производителям, включая геометрические размеры, точность, материалы, твердость поверхностей элементов цепи, методы контроля и испытаний, а также гарантийные сроки. Такое исполнение обеспечивает надежную передачу усилия, стабильную работу привода и высокую нагрузку при эксплуатации.
Приводные цепи обычно поставляются отрезками длиной 5 метров для удобства монтажа, хранения и транспортировки. Каждый отрезок комплектуется соединительным звеном, необходимым для замыкания цепи в рабочий контур или для соединения с другим отрезком цепи. Соединительные звенья могут быть как предустановлены на цепи, так и поставляться отдельно. Для цепей с шагом до 25,4 мм включительно соединительные звенья изготавливаются с пружинным зажимом. Для цепей с шагом от 31,75 мм соединительные звенья фиксируются с помощью шплинтов.
Для регулирования длины цепи на один шаг дополнительно доступны переходные и двойные переходные звенья, что особенно важно, когда требуется собрать цепь с нечетным количеством звеньев. Каждый вид соединения подбирается с учетом условий работы и расчетной нагрузки.
Цепи приводные роликовые четырехрядные широко используются в различных производственных отраслях, где требуется надежная передача крутящего момента и работа под повышенной нагрузкой. По сравнению с более простыми решениями такая конструкция лучше подходит для тяжелых режимов работы.
Основные сферы применения:
Четырехрядные цепи особенно востребованы там, где необходима высокая прочность и устойчивость к нагрузкам. В конструкции таких изделий используются усиленные элементы, включая пластины, которые повышают ресурс и надежность работы цепной передачи.
Пример маркировки цепи 4ПР-25,4-228:
При выборе важно учитывать нагрузку, условия эксплуатации, тип передачи и особенности оборудования. Это позволяет подобрать цепь, которая будет работать стабильно и без лишнего износа.
Наша компания предлагает цепную продукцию от проверенного производителя с возможностью покупки оптом и в розницу. В магазине представлен широкий ассортимент изделий, доступных по актуальной цене с доставкой по России.
Вы можете оставить запрос через интернет, чтобы быстро уточнить наличие, характеристики и подобрать подходящий товар. Специалисты помогут выбрать оптимальное решение для вашего привода и подскажут, какой тип цепи лучше подойдет под конкретную задачу.
