Детали

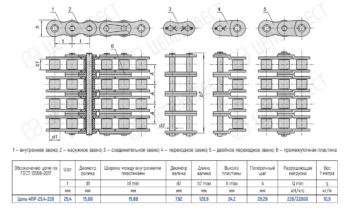

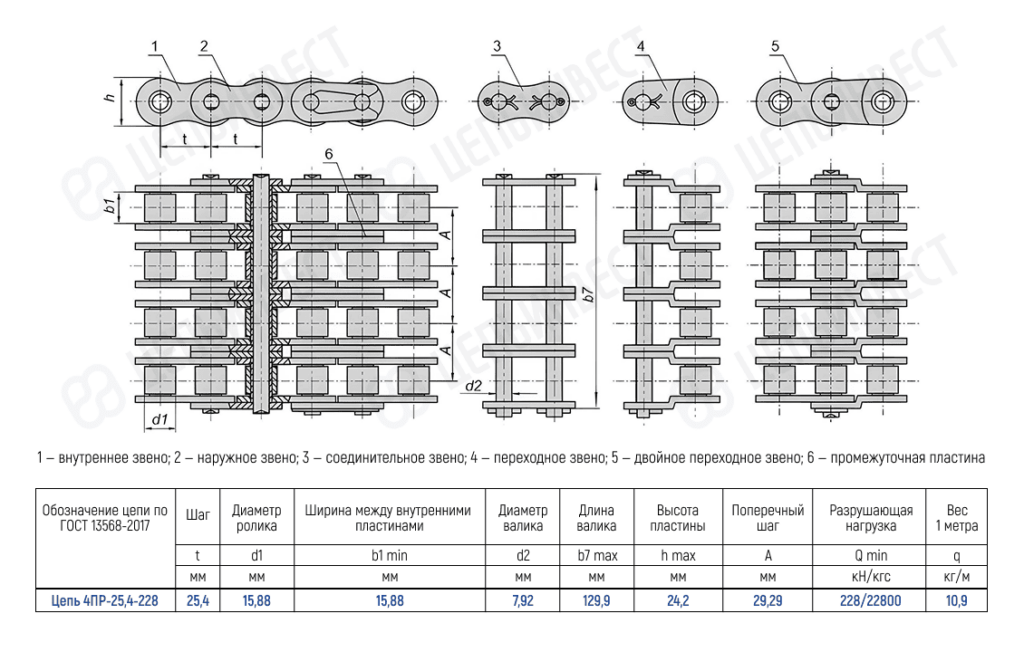

| Обозначение цепи по ГОСТ | Цепь 4ПР-25, 4-228 |
|---|---|
| Шаг t мм | 25, 4 |
| Диаметр ролика d1 мм | 15, 88 |
| Ширина между внутренними пластинами b1 min мм | 15, 88 |
| Диаметр валика d2 мм | 7, 92 |
| Длина валика b7 max мм | 129, 9 |
| Высота внутренней пластины h max мм | 24, 2 |
| Поперечный шаг A мм | 29, 29 |
| Разрушающая нагрузка Q min кН/кгс | 228/22800 |
| Вес 1 метра цепи (расчетная) q кг/м | 10, 9 |
