Детали

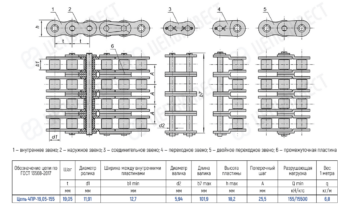

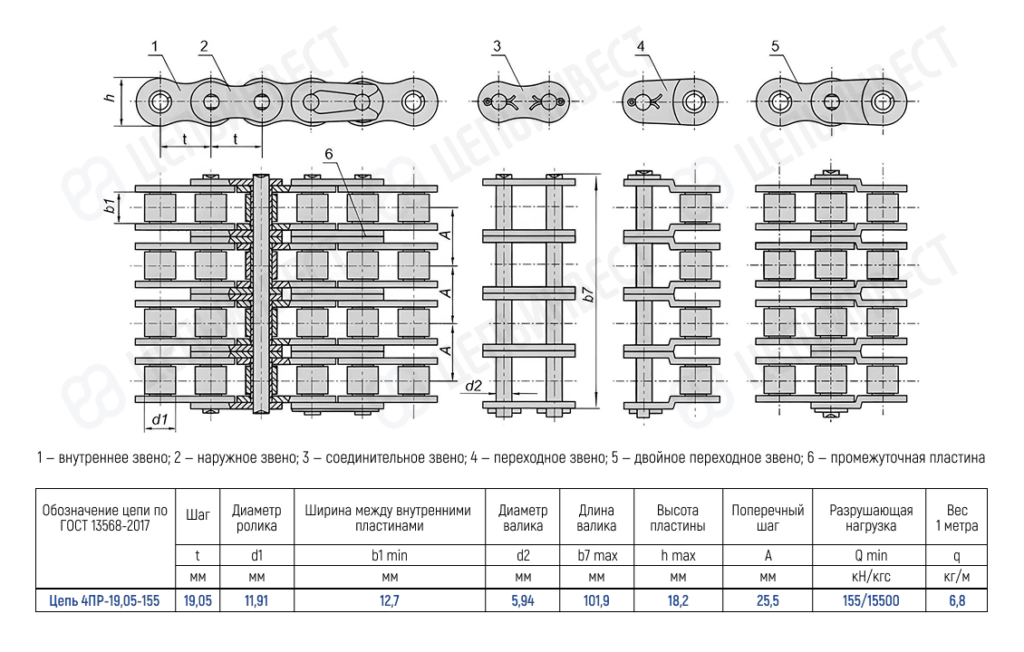

| Обозначение цепи по ГОСТ | Цепь 4ПР-19, 05-155 |
|---|---|
| Шаг t мм | 19, 05 |
| Диаметр ролика d1 мм | 11, 91 |
| Ширина между внутренними пластинами b1 min мм | 12, 7 |
| Диаметр валика d2 мм | 5, 94 |
| Длина валика b7 max мм | 101, 9 |
| Высота внутренней пластины h max мм | 18, 2 |
| Поперечный шаг A мм | 25, 5 |
| Разрушающая нагрузка Q min кН/кгс | 155/15500 |
| Вес 1 метра цепи (расчетная) q кг/м | 6, 8 |
