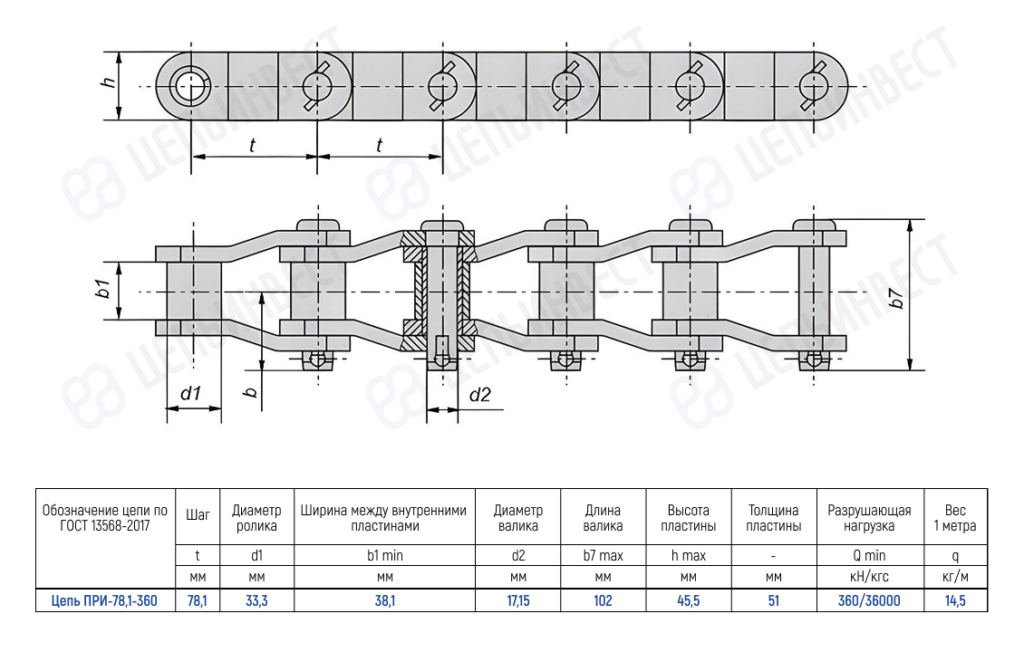

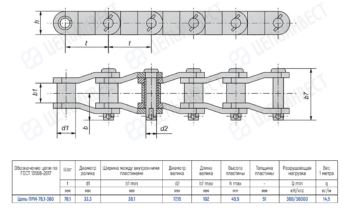

Цепь ПРИ-78,1-360

  • Обозначение цепи по ГОСТ Цепь ПРИ-78,1-360
  • Шаг t, мм 78,1
  • Диаметр ролика d1, мм 33,3
  • Ширина между внутренними пластинами b1 min, мм 38,1
  • Диаметр валика d2, мм 17,15
  • Длина валика b7 max, мм 102
  • Высота пластины h max, мм 45,5
  • b max, мм 51
  • Разрушающая нагрузка Q min, кН/кгс 360/36000
  • Вес 1 метра цепи (расчетная) q, кг/м 14,5

Детали

Обозначение цепи по ГОСТ

Цепь ПРИ-78,1-360
Шаг t, мм

Диаметр ролика d1, мм

Ширина между внутренними пластинами b1 min, мм

Диаметр валика d2, мм

Длина валика b7 max, мм

Высота пластины h max, мм

45,5
b max, мм

51
Разрушающая нагрузка Q min, кН/кгс

Вес 1 метра цепи (расчетная) q, кг/м
