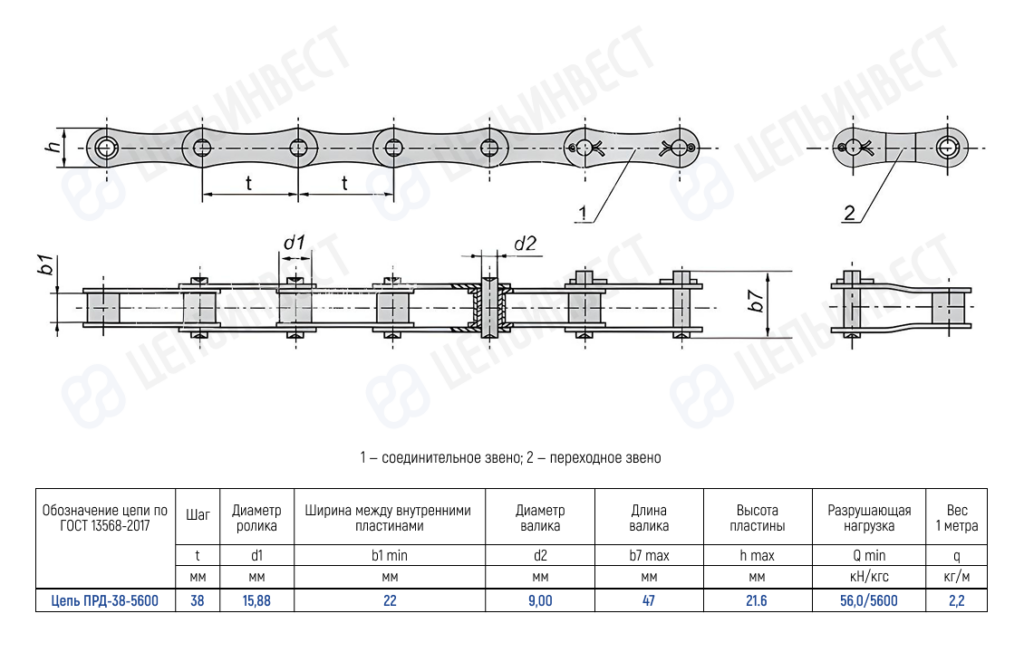

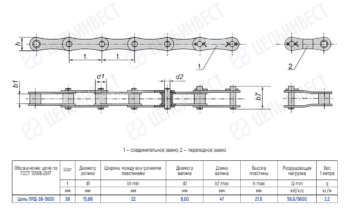

| Обозначение цепи по ГОСТ | Цепь ПРД-38-5600 |
|---|---|
| Шаг t, мм | |
| Диаметр ролика d1, мм | |
| Ширина между внутренними пластинами b1 min, мм | |
| Диаметр валика d2, мм | |
| Длина валика b7 max, мм | 47 |
| Высота внутренней пластины h max, мм | 21,6 |
| Разрушающая нагрузка Q min, кН/кгс | |
| Вес 1 метра цепи (расчетная) q, кг/м |
Цепи приводные роликовые длиннозвенные изготавливаются в соответствии с обновленным национальным стандартом ГОСТ 13568-2017, заменяющим устаревший ГОСТ 13568-75. Данный стандарт устанавливает основные требования к производителям, включая геометрические размеры, точность, материалы, твердость поверхностей элементов цепи, методы контроля и испытаний, а также гарантийные сроки. Такое исполнение обеспечивает надежную передачу усилия в промышленной системе и стабильную работу оборудования при длительной эксплуатации.
Приводные цепи обычно поставляются отрезками длиной 5 метров для удобства монтажа, хранения и транспортировки. Каждый отрезок комплектуется соединительным звеном, необходимым для замыкания цепи в рабочий контур или для соединения с другим отрезком цепи. Соединительные звенья могут быть как предустановлены на цепи, так и поставляться отдельно. Для цепей с шагом до 25,4 мм включительно соединительные звенья изготавливаются с пружинным зажимом. Для цепей с шагом от 31,75 мм соединительные звенья фиксируются с помощью шплинтов.
Для регулирования длины цепи на один шаг дополнительно доступны переходные и двойные переходные звенья, что особенно важно, когда требуется собрать цепь с нечетным количеством звеньев. Такая серия изделий позволяет подобрать подходящий вариант под разные задачи и условия работы.
Цепи приводные роликовые длиннозвенные широко используются в различных производственных отраслях, где требуется надежная передача усилия и устойчивость к нагрузкам. Они могут представлять собой важную часть приводного узла в промышленном оборудовании.
Основные сферы применения:
Такие цепи востребованы как основной или запасной элемент в приводах, где важны надежность, ресурс и низкий уровень износа. В ряде случаев изделия этой серии применяются в тех узлах, где требуется более длинный рабочий контур и повышенная адаптивность под разные схемы передачи.
Пример маркировки цепи ПРД-38-3000:
При выборе важно учитывать шаг, конструкцию звена, расчетную нагрузку и условия эксплуатации. Эти параметры напрямую влияют на ресурс, надежность и эффективность работы.
