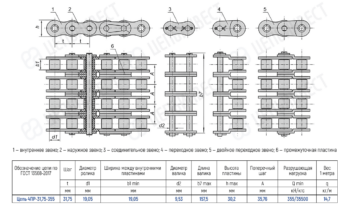

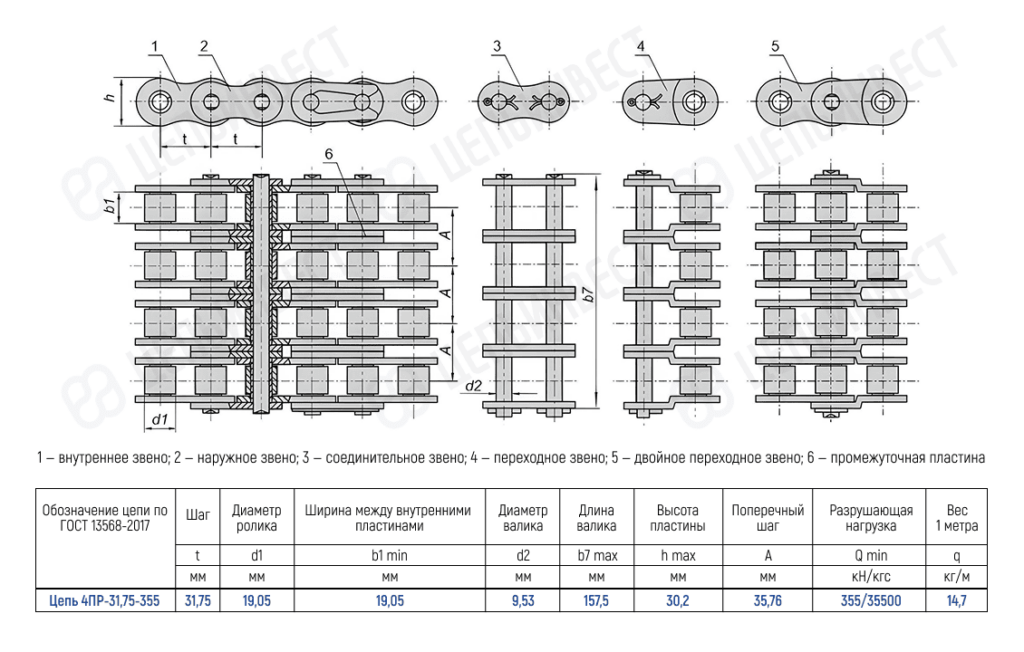

Цепь 4ПР-31,75-355

  • Обозначение цепи по ГОСТ Цепь 4ПР-31, 75-355
  • Шаг t мм 31,75
  • Диаметр ролика d1 мм 19,05
  • Диаметр валика d2 мм 9,53
  • Ширина между внутренними пластинами b1 min мм 19,05
  • Длина валика b7 max мм 157,5
  • Высота внутренней пластины h max мм 30,2
  • Поперечный шаг A мм 35, 76
  • Разрушающая нагрузка Q min кН/кгс 355/35500
  • Вес 1 метра цепи (расчетная) q кг/м 14,7

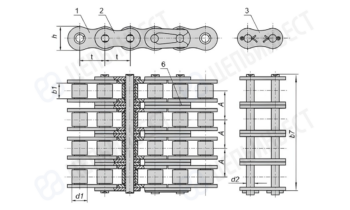

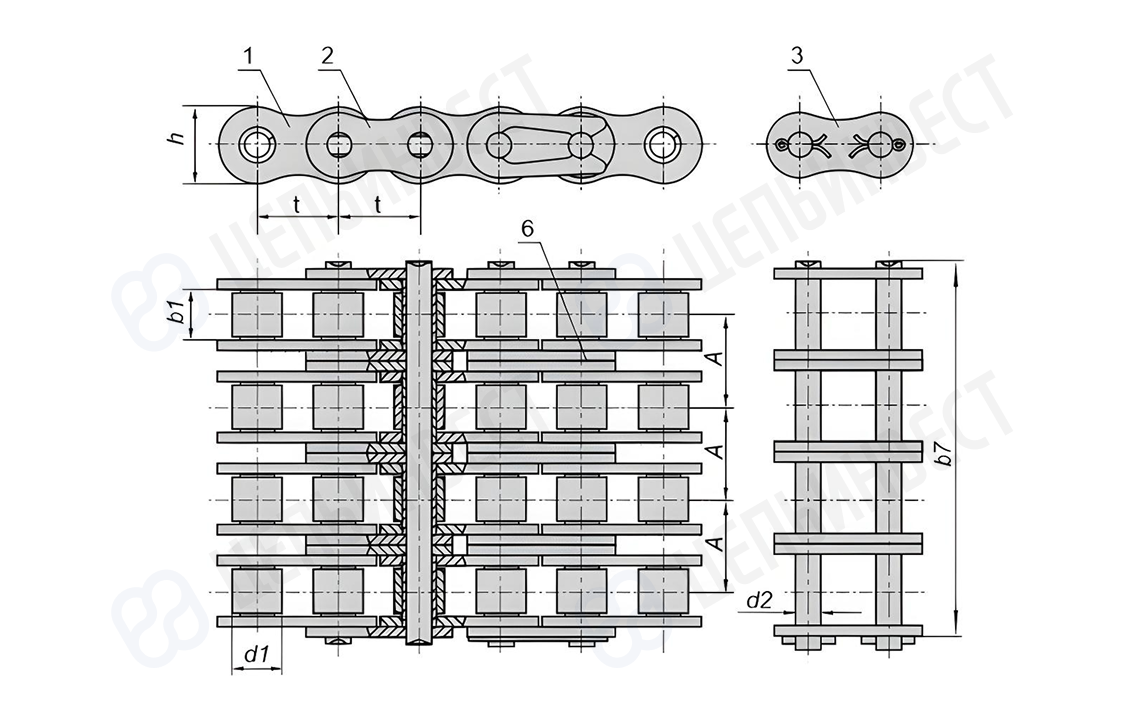

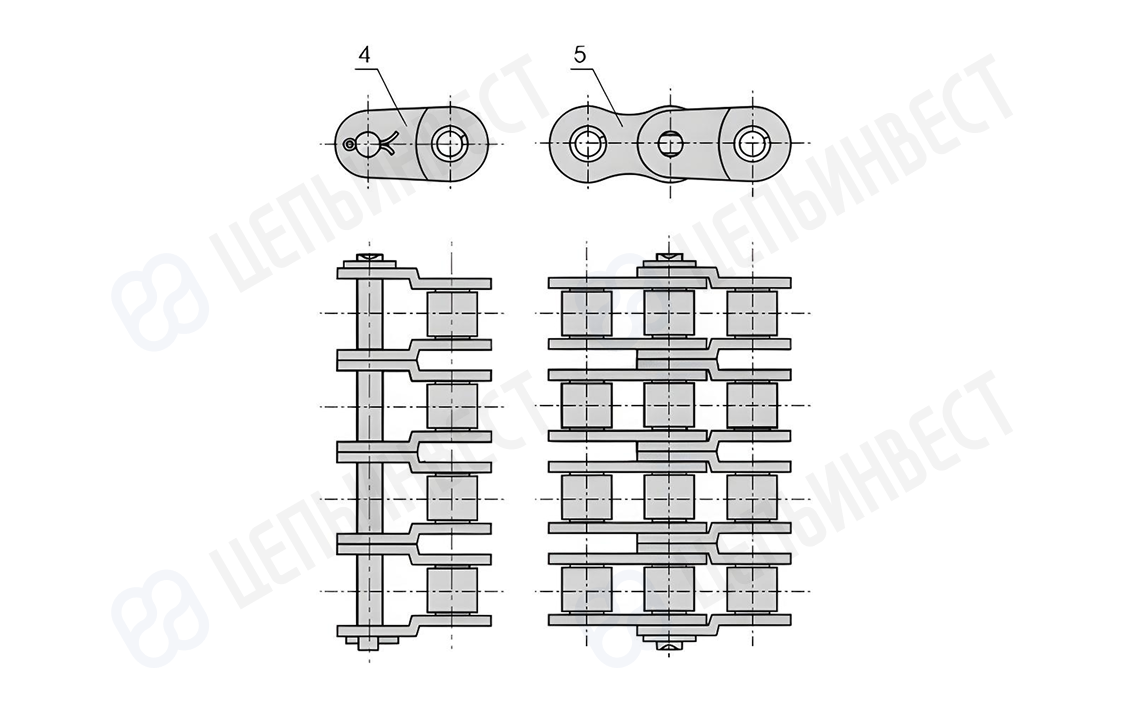

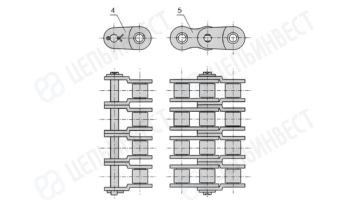

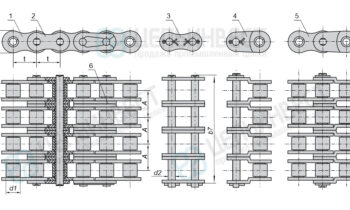

1 — внутреннее звено; 2 — наружное звено; 3 — соединительное звено; 4 — переходное звено; 5 — двойное переходное звено; 6 — промежуточная пластина

Детали

Обозначение цепи по ГОСТ

Цепь 4ПР-31, 75-355
Шаг t мм

Диаметр ролика d1 мм

Диаметр валика d2 мм

Ширина между внутренними пластинами b1 min мм

Длина валика b7 max мм

Высота внутренней пластины h max мм

Поперечный шаг A мм

35, 76
Разрушающая нагрузка Q min кН/кгс

Вес 1 метра цепи (расчетная) q кг/м

Описание

1 — внутреннее звено; 2 — наружное звено; 3 — соединительное звено; 4 — переходное звено; 5 — двойное переходное звено; 6 — промежуточная пластина
