Какие звездочки подходят к роликовой цепи: таблицы соответствия по ГОСТ
Правильный подбор звездочки для цепной передачи — это основа долговечной и эффективной работы любого механизма. Ошибка в выборе этого элемента приводит к ускоренному износу, разрыву цепи и выходу из строя всего оборудования. Эта статья поможет разобраться в основных принципах соответствия звездочек и роликовых цепей, опираясь на требования государственных стандартов.
ГОСТ звездочки роликовой цепи: основной нормативный документ

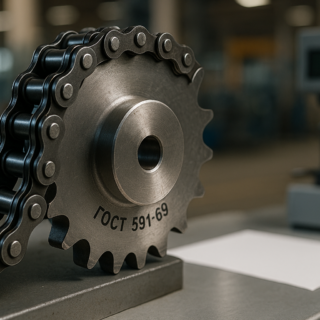

Основным документом, регламентирующим производство, характеристики и геометрический профиль звездочек для приводных роликовых цепей, является ГОСТ 591-69. Этот стандарт распространяется на звездочки общего назначения и устанавливает их основные размеры, метод расчета профиля зуба, допуски и технические требования. Он гарантирует, что изделия, выпущенные разными предприятиями, будут взаимозаменяемыми и обеспечат правильное зацепление.
Действие настоящего стандарта распространяется на звездочки с числом зубьев от 9 до 150 и шагом от 9,525 до 76,2 мм. В документе подробно описано построение формы зуба, которое обеспечивает плавное и надежное взаимодействие с роликом цепи. Соблюдение этих норм является обязательным для компаний, занимающихся серийным производством данных деталей, что важно учитывать при изготовлении качественных комплектующих.
Таблица соответствия: как подобрать звездочку по шагу цепи
Главный параметр, определяющий совместимость звездочки и цепи — это шаг. Шаг цепи — это расстояние между осями двух соседних звеньев. Он должен в точности соответствовать шагу звездочки, то есть расстоянию между центрами двух соседних зубьев. Для удобства подбора используется таблица соответствия, основанная на типоразмерах цепей по ГОСТ 13568-75.
В таблице ниже приведены основные типоразмеры цепей и соответствующие им параметры звездочек согласно ГОСТ 591-69.
| Шаг цепи, мм | Обозначение цепи (ПР) | Диаметр ролика, мм | Ширина цепи, мм | Диаметр делительной окружности звездочки (пример для z=20), мм |
|---|---|---|---|---|
| 12,70 | ПР-12,7 | 8,51 | 13,5 | 81,07 |
| 15,875 | ПР-15,875-2300 | 10,16 | 18,1 | 101,32 |
| 19,05 | ПР-19,05-3180 | 11,91 | 22,8 | 121,58 |
| 25,40 | ПР-25,4-6000 | 15,88 | 31,5 | 162,11 |
| 31,75 | ПР-31,75-8900 | 19,05 | 38,1 | 202,64 |
Эта таблица помогает сделать первоначальный выбор цепи. Однако для окончательного выбора необходимо также знать количество зубьев на звездочке, которое влияет на передаточное число и плавность хода передача.
Помимо шага, важным параметром является посадочное место звездочки на валу. Конструктивно звездочки могут изготавливаться как без ступицы, так и с ней, а также иметь различное исполнение отверстия под вал — гладкое, со шпоночным пазом или со шлицами.
Ключевые параметры для проверки при покупке
Когда основные размеры по таблице соответствия определены, следует обратить внимание на другие важные характеристики изделия, которые обеспечивают надежность и срок службы цепного привода:
- Количество зубьев. От этого параметра зависит передаточное число и динамика работы передачи. Звездочки с малым числом зубьев работают с большими нагрузками на зуб.
- Точность изготовления и класс износостойкости. Качество обработки профиля зуба и твердость материала напрямую влияют на износ цепи. Профиль зуба может быть получен, как с помощью металлообработки, штамповки, литья или комбинированно. У каждого из этого способа есть плюсы и минусы.
- Материал и термообработка. Для изготовления цепей применяются углеродистые и легированные стали высокой прочности обычно это Сталь 40, Сталь 45, Сталь 40Х, а также серый чугун марок СЧ18 и СЧ30. Поверхностная закалка зубьев значительно увеличивает их стойкость к абразивному износу.
- Посадочное отверстие и тип ступицы. Необходимо точно знать диаметр вала, наличие и размер шпоночного паза. Конструкция ступицы должна обеспечивать надежное крепление и соосность.
При выборе звездочки обязательно оцените качество обработки поверхностей, особенно профиля зуба и шпоночного паза. Наличие заусенцев, рисок или отклонений от геометрической формы недопустимо. Для ответственных приводов рекомендуется проверять твердость поверхности зубьев с помощью портативного ультразвукового или динамического твердомера.
Как установить приводную цепь и какие инструменты нужны
Установка цепной передачи требует внимательности и соблюдения правил монтажа. Сначала необходимо убедиться в чистоте и исправности всех компонентов: валов, подшипниковых узлов, звездочек и самой цепи. Посадочные места вала и отверстия звездочки должны быть очищены от загрязнений и остатков старой смазки. Надевать цепь на звездочки следует выполнять при ослабленном натяжении, обеспечивая ей свободное провисание.
Основной операцией является посадка звездочки на вал. Она должна встать на свое место без перекосов и усилий. Для монтажа потребуется специальный инструмент — съемники и прессы, чтобы не повредить деталь и вал при установке. Запрещается использовать ударные инструменты, например, молотки, так как это может привести к повреждению шпоночных пазов, подшипников и нарушению соосности. После установки звездочек и натяжения цепи проверяют ее прогиб и точность совмещения звездочек на валах.
Заключение
При поиске комплектующих, обращайте внимание не только на цену, но и на качество и точность изготовления профиля зубьев звездочки, косвенным признаком точности — является качество поверхности профиля зуба, а именно шероховатость. Так как точность и шероховатость поверхности взаимосвязанные показатели. Чем ниже шероховатость поверхности, тем точнее размеры. Перед тем как покупать приводную звездочку запросите у продавца паспорт или сертификат на изделие, где указаны все геометрические параметры и соответствие ГОСТ. Это гарантирует, что вы приобретаете качественный элемент привода. Правильно подобранная звездочка — это надежная работа вашего оборудования без простоев из-за необходимости замены комплектующих.
