Цепи приводные ПР: размеры 8, 12.7, 15.875, 19.05, 25.4, 50.8

Приводные роликовые цепи ПР представляют собой стандартизированные компоненты, предназначенные для создания непрерывного приводного усилия в промышленном оборудовании, различных машинах и механизмах — от сельхозтехники до станков и конвейерных линий.

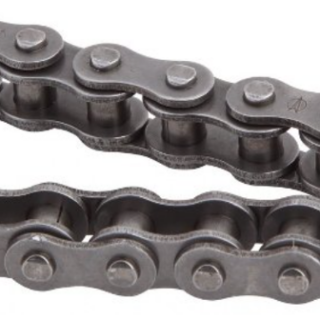

Цепи ПР: что означает маркировка и где применяются

Обозначение «ПР» расшифровывается как «Приводная Роликовая». Это общий термин для целого класса изделий, которые соответствуют стандарту ГОСТ 13568-97 (новая действующая редакция 13568-2017), разработанному на основе международного стандарта ISO 606-94, что обеспечивает совместимость цепей с импортным оборудованием.

Основные характеристики приводных цепей ПР

Данный тип цепей характеризуется набором технических параметров, которые определяют их функциональность и сферу применения. Ключевыми из них являются шаг, разрушающая нагрузка, диаметр ролика и ширина цепи.

Конструкция и материалы

Конструкция цепи типа ПР включает в себя набор внутренних и внешних звеньев, собранных с помощью шарнирных соединений. Внутреннее звено представляет собой две пластины, запрессованных на втулки, которые свободно надеваются ролики. Внешнее звено образовано пластинами, закрепленными на валиках, проходящих через втулки внутренних звеньев.

Для изготовления приводных цепей применяется углеродистая или легированная сталь, а для механизмов, работающих в условиях воздействия агрессивных сред — нержавеющие сплавы. Такая конструкция и подбор материалов обеспечивают высокую износостойкость и способность выдерживать значительные нагрузки.

Обозначения и маркировка

Маркировка цепей ПР является простой и информативной. Она строится на указании типа цепи и ее шага в миллиметрах. Шаг — это расстояние между центрами соседних валиков. В обозначении в рамках ГОСТа, значение шага указывают сразу же после аббревиатуры ПР.

Например, ПР-19.05 обозначает приводную роликовую цепь с шагом 19,05 миллиметров.

Следующим значением после шага через тире, обозначают минимальную разрушающую нагрузку в кН (Килоньютон), которую должен гарантировать при изготовлении производитель цепи. Так, цепь ПР-19.05-31,8 имеет шаг 19.05 мм и разрушающую нагрузку 31,8 кН.

Области применения

Надежность и универсальность цепей ПР делает их незаменимыми в самых разных отраслях. Они выполняют роль основных элементов приводов в станках, упаковочном и пищевом оборудовании. В сельском хозяйстве их используют практически во всех видах техники. Также они широко востребованы в качестве тяговых элементов в конвейерных системах и транспортерах.

Виды приводных роликовых цепей ПР

Ассортимент цепей ПР включает в себя множество типоразмеров, каждый из которых оптимизирован для определенного диапазона нагрузок и скоростей.

Цепи приводные ПР-8

Это одна из самых мелкошаговых цепей в линейке по ГОСТ. Небольшой шаг в 8 мм делает ее подходящей для комплектации оборудования с высокими скоростями вращения и умеренными нагрузками — малогабаритных станков и околостаночного оборудования, промышленных транспортеров и конвейеров фасовочных линий.

Цепи приводные ПР-12.7/08В

Цепь приводная роликовая однорядная ПР 12.7 является одной из самых распространенных. Шаг 12.7 мм (полдюйма) обеспечивает хороший баланс между нагрузочной способностью и плавностью хода, что позволяет применять ее в приводных системах промышленного оборудования, сельскохозяйственных машин и транспортных механизмов.

Цепи приводные ПР 15 / ПР 15.875 / ПР 15.875-23 / 10В

Цепь с шагом 15.875 мм (5/8 дюйма) относится к средненагруженному классу и обладает повышенной разрушающей нагрузкой, составляющей примерно 23 кН (2300 кгс), и востребована в более мощном оборудовании — дерево- и металлообрабатывающих станках, приводах различного оборудования и другой промышленный техники.

Цепи приводные ПР 19.05 /12А

Цепь ПР 19.05 с шагом 19.05 мм (3/4 дюйма) предназначена для передачи значительных мощностей. Увеличенный размер пластин и шарниров обеспечивает повышенную прочность и износостойкость изделия. Такие цепи часто можно встретить в приводных системах различного оборудования, строительной техники и транспортеров.

Цепи приводные ПР 25 / ПР 25.4 / ПР 25.4-60 / ПР 25.4-6000

Это крупношаговая цепь, рассчитанная на высокие скорости и тяжелые нагрузки. Шаг составляет 25.4 мм (один дюйм). Модификация приводной роликовой цепи ПР 25.4-60 имеет разрушающую нагрузку 60 кН, ПР 25.4-6000, соответственно — 6000 кгС. Основная сфера применения — тяжелое промышленное и сельскохозяйственное оборудование, мобильные буровые установки, конвейеры различной конфигурации.

Цепи приводные ПР 38.1-127 / 24А

Данное обозначение охватывает серию цепей с большим шагом, от 38.1 мм (1.5 дюйма). Приводные роликовые цепи ПР 38.1-127 относятся к классу тяжелых приводных цепей. Имеют минимальную разрушающую нагрузку 127 кН. Они используются в специализированной технике, например, в длинных конвейерных линиях в цехах, прокатном оборудовании, в различных приводах высоконагруженных машин.

Цепи приводные ПР 50.8 / ПР 50.8-227

Цепь приводная роликовая ПР 50.8 с шагом 50.8 мм (два дюйма) представляет собой решение для особо тяжелых условий работы. Модификация ПР 50.8-227 имеет одну из самых высоких разрушающих нагрузок в своем классе. Такие изделия применяются в шахтном оборудовании, на металлургических комбинатах, КДМ машинах (комбинированные дорожные машины). Их использование оправдано там, где требуется максимальная надежность и большой запас прочности.

Как выбрать приводную цепь ПР для оборудования

Правильный выбор цепи гарантирует долговечную и бесперебойную работу всего механизма. При выборе необходимо учитывать технические параметры и условия эксплуатации оборудования.

Учет шага цепи

Шаг цепи должен точно соответствовать шагу звездочки, на которую цепь будет устанавливаться. Несовпадение даже на долю миллиметра сделает монтаж невозможным или приведет к ускоренному износу.

Нагрузки и условия эксплуатации

Следует также учитывать величину статических и динамических нагрузок, которые будет испытывать цепь. Разрушающая нагрузка, указанная в маркировке, должна с запасом превышать рабочую.

Также важно оценить условия и среду эксплуатации — наличие пыли, абразивов, влаги, химических реагентов или высоких температур. Для агрессивных сред предпочтительнее цепи из нержавеющей стали.

Однорядные и многорядные цепи

Для передачи повышенной мощности без увеличения шага применяются многорядные цепи (2ПР, 3ПР, 4ПР). Они состоят из нескольких однорядный цепей, собранных в единую конструкцию. Это позволяет пропорционально увеличить нагрузочную способность приводной передачи. Выбор между однорядной и многорядной цепью зависит от мощности привода и доступного пространства для размещения передачи.

Преимущества использования цепей ПР

• Высокая надежность и износостойкость, обусловленные качественными материалами и контролем на каждом этапе производства.
• Универсальность и стандартизированные размеры, регламентированные ГОСТ, упрощают процесс поиска и замены цепей.
• Совместимость с отечественным и импортным оборудованием минимизирует простои и затраты на обслуживание.
• Эффективная работа с минимальным трением обеспечивает высокий КПД всей передачи.

Где купить приводные роликовые цепи ПР

Приводные роликовые цепи ПР нужного шага и модификации, можно заказать в интернет-магазине, у дилеров или напрямую с завода-производителя. При выборе поставщика важно убедиться в соответствии продукции стандарту ГОСТ 13568-97 и наличии всей необходимой документации.

Компания ЦЕПЬИНВЕСТ предлагает промышленные приводные роликовые цепи различных типоразмеров, от ПР 8 до ПР 103,2, с доставкой по всей России. Также возможны поставки приводных цепей в рамках других стандартов DIN, ISO, ANSI. Чтобы получить подробную техническую консультацию для точного подбора изделия под ваше оборудование, обратитесь к нашему менеджеру.
