Цепи нефтяные четырехрядные

Цепи приводные роликовые повышенной точности и прочности четырехрядные (нефтяные) ГОСТ 21834-87

Цепи приводные роликовые повышенной точности и прочности четырехрядные (нефтяные) ГОСТ 21834-87

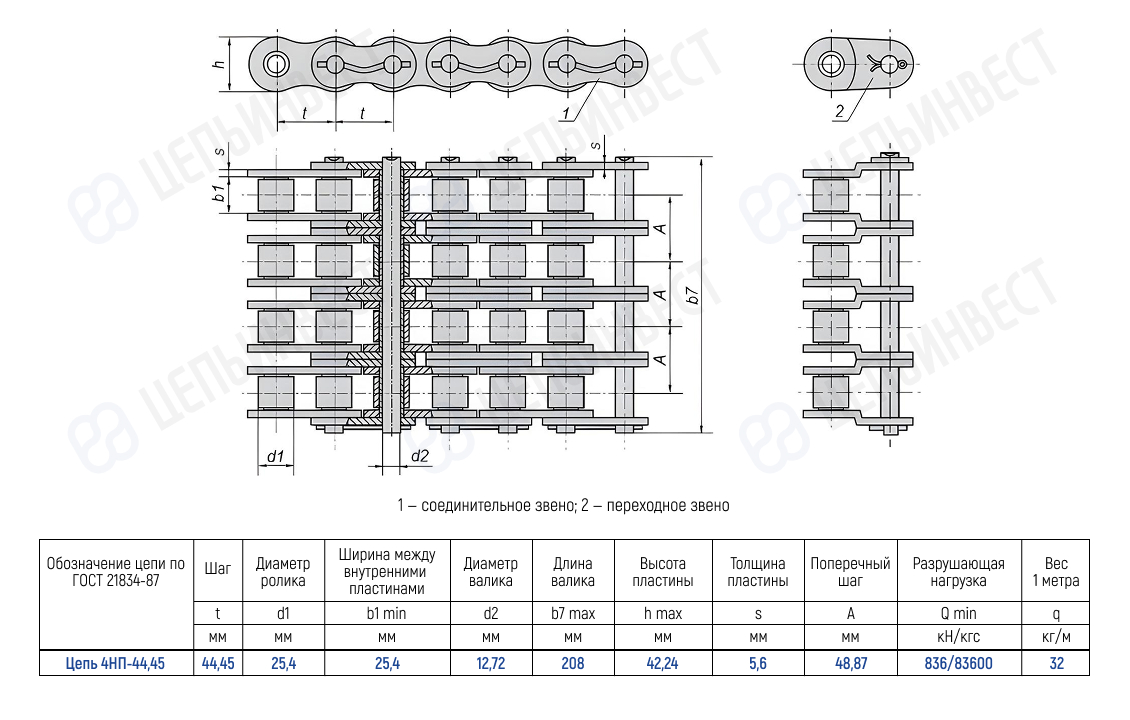

1 — соединительное звено 2 — переходное звено

Обозначение цепи по ГОСТ Шаг
t
мм
Диаметр ролика
d1
мм
Ширина между
внутренними пластинами
b1 min
мм
Диаметр валика
d2
мм
Длина валика
b7 max
мм
Высота внутренней
пластины
h max
мм
Толщина пластины
S max
мм
Поперечный шаг
A
мм
Разрушающая нагрузка
Q min
кН/кгс
Вес 1 метра
цепи (расчетная)
q
кг/м
Цепь 4НП-25,4
Цепь 4ПРН-25,4
Цепь 4Н-25,4

25,4

15,88 15,88 7,95 127 24,13 3,2 29,29 260/26000 11,2
Цепь 4ТП-25,4
Цепь 4ПРТ-25,4
Цепь 4Т-25,4

25,4

15,88 15,88 7,95 140 24,13 4 32,59 260/26000 12,8
Цепь 4НП-31,75
Цепь 4ПРН-31,75
Цепь 4Н-31,75

31,75

19,05 19,05 9,55 153 30,18 4 35,76 400/40000 16,8
Цепь 4ТП-31,75
Цепь 4ПРТ-31,75
Цепь 4Т-31,75

31,75

19,05 19,05 9,55 166 30,18 4,8 39,1 400/40000 18,8
Цепь 4НП-38,1
Цепь 4ПРН-38,1
Цепь 4Н-38,1

38,1

22,23 25,4 11,12 194 36,1 4,8 45,44 600/60000 24,8
Цепь 4ТП-38,1
Цепь 4ПРТ-38,1
Цепь 4Т-38,1

38,1

22,23 25,4 11,12 207 36,1 5,6 48,87 600/60000 26,8
Цепь 4НП-44,45
Цепь 4ПРН-44,45
Цепь 4Н-44,45

44,45

25,4 25,4 12,72 208 42,24 5,6 48,87 836/83600 32
Цепь 4ТП-44,45
Цепь 4ПРТ-44,45
Цепь 4Т-44,45

44,45

25,4 25,4 12,72 220 42,24 6,4 52,2 836/83600 34,5
Цепь 4НП-50,8
Цепь 4ПРН-50,8
Цепь 4Н-50,8

50,8

28,58 31,75 14,29 246 48,26 6,4 58,55 1052/105200 42,8
Цепь 4ТП-50,8
Цепь 4ПРТ-50,8
Цепь 4Т-50,8

50,8

28,58 31,75 14,29 259 48,26 7,2 61,9 1052/105200 45,6
Цепь 4НП-63,5
Цепь 4ПРН-63,5
Цепь 4Н-63,5

63,5

39,67 38,1 19,85 304 60,32 8 72,5 1720/172000 69,6
Цепь 4ТП-63,5
Цепь 4ПРТ-63,5
Цепь 4Т-63,5

63,5

39,67 38,1 22,2 330 60,32 9,5 78,31 2080/208000 80
