Цепи приводные втулочные однорядные (ПВ)

Цепи приводные втулочные однорядные (ПВ) ГОСТ 13568-97

Цепи приводные втулочные однорядные ГОСТ 13568-97 (ПВ)

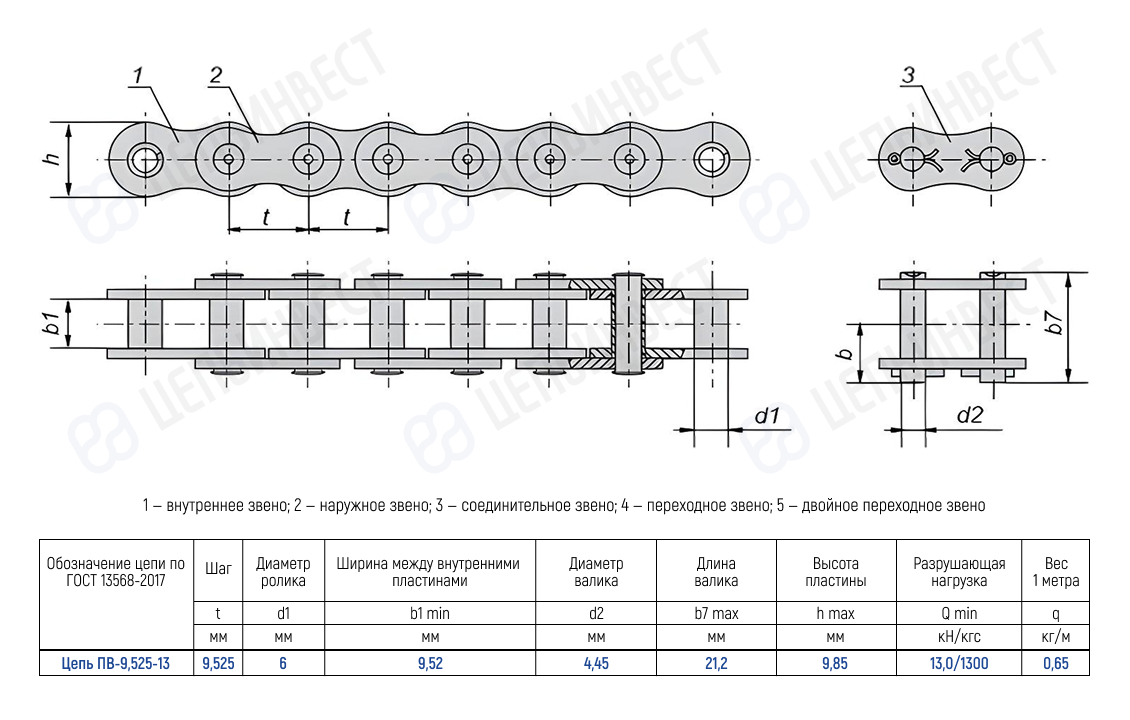

1 — внутреннее звено; 2 — наружное звено; 3 — соединительное звено

Обозначение цепи по ГОСТ Шаг
t
мм
Диаметр втулки
d1
мм
Ширина между
внутренними пластинами
b1 min
мм
Диаметр валика
d2
мм
Длина валика
b7 max
мм
Высота внутренней
пластины
h max
мм
Разрушающая нагрузка
Q min
кН/кгс
Вес 1 метра
цепи (расчетная)
q
кг/м
Цепь ПВ-9,525-11,5 9,525 5 7,6 3,59 18,5 8,8 11,5/1150 0,5
Цепь ПВ-9,525-13 9,525 6 9,52 4,45 21,2 9,85 13,0/1300 0,65



Цепь втулочно-роликовая однорядная

Цепь втулочно-роликовая однорядная представлена в каталоге компании «ЦЕПЬИНВЕСТ» с возможностью выбора нужного типоразмера. Сегодня однорядные втулочно-роликовые цепи разных типов используются во многих отраслях промышленности: они обеспечивают высокий КПД при передаче энергии в приводах технологического оборудования и механизмах. В компании «ЦЕПЬИНВЕСТ» приводные однорядные втулочно-роликовые цепи можно не только купить, но и заказать по своим типоразмерам. Вся продукция изготавливается в соответствии с российскими и международными стандартами (ГОСТ и ISO).

Особенности конструкции однорядных втулочно-роликовых цепей

В конструкцию однорядной втулочно-роликовой цепи входят два ряда звеньев – наружный и внутренний, между ними установлены боковые металлические пластины. Первые напрессованы на оси, вторые – на втулки цепи, кроме этого предусмотрены ролики, устройство которых дает возможность минимизировать трение при перемещении цепи по зубцам звездочки. Такое строение втулочно-роликовой цепи дает возможность сократить износ и значительно увеличить срок эксплуатации.

Существует несколько типов втулочно-роликовых цепей: однорядные, двухрядные и многорядные, различия, как это видно из названия, состоят в количестве рядов элементов цепи. С их увеличением растет износостойкость цепи, ее прочность и надежность, кроме этого, втулочные цепи, состоящие из нескольких рядов, могут эксплуатироваться при значительных нагрузках: высоких температурах и усиленном скоростном режиме.

 Стандарты на изготовление роликовых втулочных цепей

Для изготовления приводных втулочных и роликовых цепей существует основной стандарт: ISO 606-94, относящийся к международным. Он был разработан специально для унификации размеров и приведения производства разных типов цепей к единому регламенту. В процессе существующие национальные стандарты были проанализированы и переработаны в соответствие с действующими в разных странах условиями производства. Стандарт на изготовление приводных втулочных и роликовых цепей содержит, кроме единой и всем понятной системы обозначений, такие параметры, как размеры цепи, величина шага, характеристики прочности, уровень нагрузки и прочие существенные показатели.

Утверждение единых стандартов на производство приводных втулочных и роликовых цепей дает возможность решить проблемы с взаимозаменяемостью комплектующих, а также подбором цепей на разных технологических участках. В любом городе и стране специалист может без труда подобрать нужный типоразмер приводной втулочной цепи по единой системе обозначений.

Применение и эксплуатация приводных втулочных цепей

Втулочно-роликовые приводные цепи востребованы во многих сферах промышленности. Они применяются в качестве компонентов технологических линий:

  • Приводы станков и специальной техники. Роликовые цепи дают возможность достичь максимального уровня КПД, так как в них используется трение качения, существенно снижающее потери при передаче энергии;
  • Конвейеры различного назначения. Фармацевтика, химическая и пищевая промышленность – вот лишь немногие места, где цепи этого типа нашли широкое применение;
  • Производства с вредными и опасными условиями. Втулочные цепи созданы для того, чтобы выдерживать высокие нагрузки – температурные и механические, чем обеспечивают стабильность и непрерывность технологического процесса.

Специфика обозначения цепей

Для производства цепей этого типа используется унифицированная система стандартов и обозначений, что дает возможность облегчить поиск нужной позиции даже обширном ассортименте типов и размеров. Для маркировки применяется сочетание цифр и букв: цифра обозначает количество рядов, буквы – тип цепи.

Самый распространенный и востребованный стандарт — втулочная однорядная цепь, для изготовления которой применяется высокопрочная углеродистая сталь, марка которой выбрана в полном соответствии с действующими стандартами. Она используется в механизмах разных типов и дает возможность эксплуатировать их длительное время без ремонта.

Если вам нужна цепь втулочно роликовая однорядная высокого качества – купите ее в компании «ЦЕПЬИНВЕСТ». Она работает в Москве и предоставляет своим клиентам самые выгодные условия сделки. Широкий ассортимент однорядных цепей, изготовленных по международному стандарту, качественных и недорогих – такое можно встретить только у нас
