Грузовые пластинчатые цепи с закрытыми валиками  по ГОСТ 23540-79 применяются в цепных передачах возвратно-поступательного движения, в различных механизмах подъема опускания грузов. Например: подъем и опускание, лифтового оборудования, перемещение рабочих органов и узлов различного оборудования.

Наиболее известный и яркий пример именно для этой цепи  –  цепь подъемной мачты погрузчика различной грузоподьемности.

Основным отличием грузовых цепей  от иных типов промышленных цепей, является то что, при сопоставимых/одинаковых  габаритных размерах  —  у грузовых цепей гораздо более высокая разрушающая нагрузка.

Данные цепи могут работать  на гладких блоках, но не на звездочках.

Основным отличием грузовых цепей  от иных типов промышленных цепей, является то что, при сопоставимых/одинаковых  габаритных размерах  —  у грузовых цепей гораздо более высокая разрушающая нагрузка, что обусловлено их конструкцией.

Основополагающими параметрами для данных цепей является:

Шаг цепи  t (P)  — обозначается в числовым значением в мм или условной цифрой в зависимости от стандарта. Эти цепи имеют такой же стандартный ряд размерных шагов, как и приводные цепи.

Сочетание пластин — число пластин на одном валике с определенным чередованием. Данный параметр влияет на рабочую ширину и разрушающую нагрузку. По этому ГОСТу сочетание пластин всегда только четное 2х2, 4х4, в остальных стандартах сочетание может быть и не четным 2х3, 4х6 и другие варианты.

Диаметр пальца цепи d1 в мм.
Толщина пластины — s (T), в мм.

Последние три параметра (сочетание пластин, диаметр пальца, толщина пластины) фактически и определяют разрушающую нагрузку цепи и главные присоединительные размеры к рабочему органу узла, который и перемещает цепь. Соединение в основном происходит с помощью так называемой гребенки куда вставляется цепь и фиксируется соединительным валиком. Также присоединение осуществляется с помощью специальных концевых звеньев.

Разрушающая нагрузка Q min, в кН.

Применяемость данных цепей изготовленных по ГОСТ 23540-79  за последние десятилетия значительно сократилось, так как появилось очень большое количество импортной техники, в которой применяются грузовые цепи с закрытыми валиками, но они изготовлены по другим стандартам и эти цепи похожи лишь только визуально. Технические параметры и геометрия цепей по ГОСТ 23540-79,  если сравнивать  среди других  стандартов являются нечто средним между грузовыми цепями легкой серии LL  и грузовыми цепями тяжелой серии LH.

Поэтому взаимозаменяемость  цепей изготовленных ГОСТ 23540-79 с другими стандартами весьма ограниченна. Можно лишь теоретически заменить цепи   легкой серии LL  — цепями по ГОСТ

Грузовые пластинчатые цепи с закрытыми валиками  по ГОСТ 23540-79 подразделяются на шесть типов:

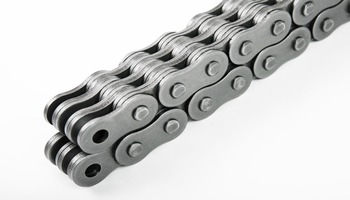

Тип 1 — без присоединительных элементов

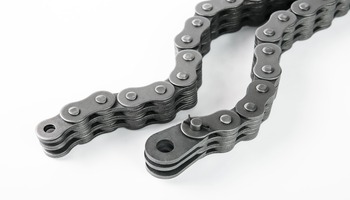

Тип 2 — с концевыми пластинами на одном конце отрезка цепи

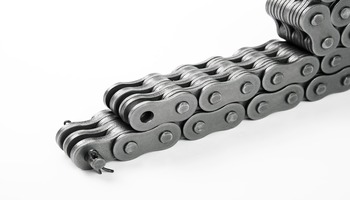

Тип 3 — с соединительным валиком на одном конце отрезка цепи

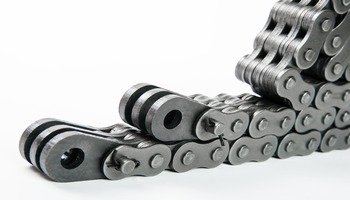

Тип 4 — с концевыми пластинами на обоих концах отрезка цепи

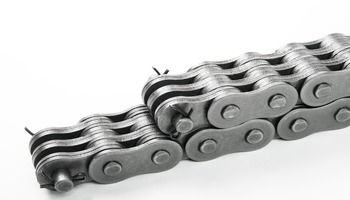

Тип 5 — с соединительными валиками на обоих концах отрезка цепи

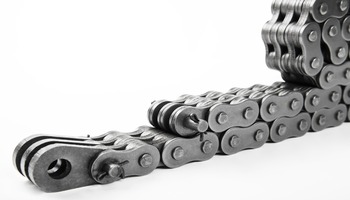

Тип 6 — с концевыми пластинами на одном конце и соединительным валиком на другом конце отрезка цепи.

Также для каждого типа предусмотрено еще и четыре вида исполнения с различным сочетанием пластин:

Исполнение 1 — с сочетанием пластин 2х2
Исполнение 2 — с сочетанием пластин 4х4
Исполнение 3 — с сочетанием пластин 6х6
Исполнение 4 — с сочетанием пластин 8х8

Обозначение цепи по ГОСТ 23540-79 установлено следующим образом:

П-15,875-80-1-3 где:

П- буква обозначающая, что цепь грузовая пластинчатая с закрытыми валиками
15.875 — шаг цепи t, в мм.
80 — разрушающая нагрузка Q min, в кН.
1 — цифра обозначающая тип цепи, в данном случае это цепь без присоединительных элементов.
3 — цифра обозначающая исполнение цепи (сочетание пластин), в данном случае оно равно 6х6
